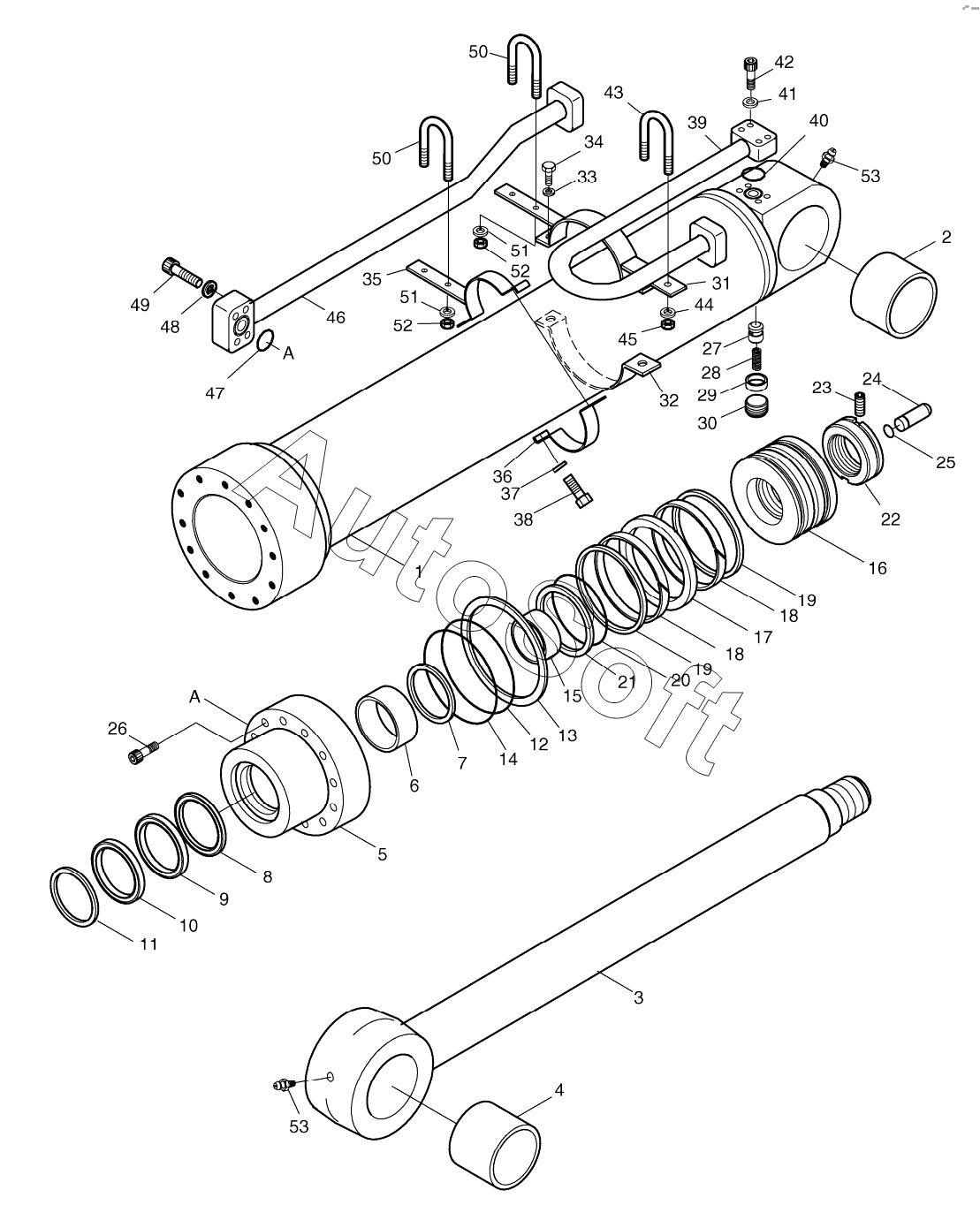

Каталог запасных частей к технике: Doosan S500LC-V (2009). ARM CYLINDER-BOOM 6.3m
40
26
27
28
29
30
31
32
33
34
35
36
37
38
39
25
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
13
1
2
3
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00015AKT | 4***T | SEAL KIT | |
| 440-00085 | 4***5 | CYLINDER, ARM | |
| 440-00085A | 4***A | CYLINDER, ARM | |
| 1 | 5***0 | TUBE ASSY | |
| 2 | 0***0 | BUSH | |
| 3 | 5***0 | ROD ASSY | |
| 3 | 5***3 | ROD ASSY | |
| 4 | 0***0 | BUSH | |
| 5 | 5***0 | COVER, ROD | |
| 6 | E***4 | BUSH;DU | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | SEAL;BUFFER | |
| 9 | E***0 | PACKING;U | |
| 10 | E***0 | WIPER;DUST | |
| 11 | 0***0 | RING;RETAINING | |
| 12 | E***1 | O-ring | |
| 13 | 0***0 | RING, BACK-UP | |
| 14 | E***3 | O-RING | |
| 15 | 5***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | E***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | E***1 | O-RING | |
| 21 | 0***0 | RING;BACK UP | |
| 22 | 0***0 | NUT, PISTON | |
| 22 | 5***0 | NUT, PISTON | |
| 23 | E***4 | SCREW | |
| 23 | E***4 | SCREW, SET | |
| 24 | 0***1 | PLUNGER, CUSHION | |
| 25 | 0***0 | RING, STOP | |
| 26 | E***9 | BOLT, SOCKET | |
| 27 | 0***0 | VALVE;CHECK | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT;SPRING | |
| 30 | E***0 | PLUG;HEX. | |
| 31 | 5***0 | PIPE BAND ASSY-A | |
| 32 | 0***1 | BAND, PIPE | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | E***3 | BOLT;HEX | |
| 35 | 5***0 | PIPE BAND ASSY-B | |
| 36 | 0***1 | BAND, PIPE | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***3 | BOLT;HEX | |
| 39 | 5***0 | PIPE ASSY-H | |
| 40 | E***1 | O-RING | |
| 41 | E***2 | WASHER, SPRING | |
| 42 | E***6 | BOLT, SOCKET | |
| 43 | 0***0 | U-BOLT | |
| 44 | E***2 | WASHER;SPRING | |
| 45 | E***2 | NUT, HEX. | |
| 46 | 5***0 | PIPE ASSY-R | |
| 47 | E***1 | O-RING | |
| 48 | E***2 | WASHER, SPRING | |
| 49 | E***6 | BOLT, SOCKET | |
| 50 | 0***0 | U-BOLT | |
| 51 | E***2 | WASHER;SPRING | |
| 52 | E***2 | NUT, HEX. | |
| 53 | E***2 | NIPPLE;GREASE |
