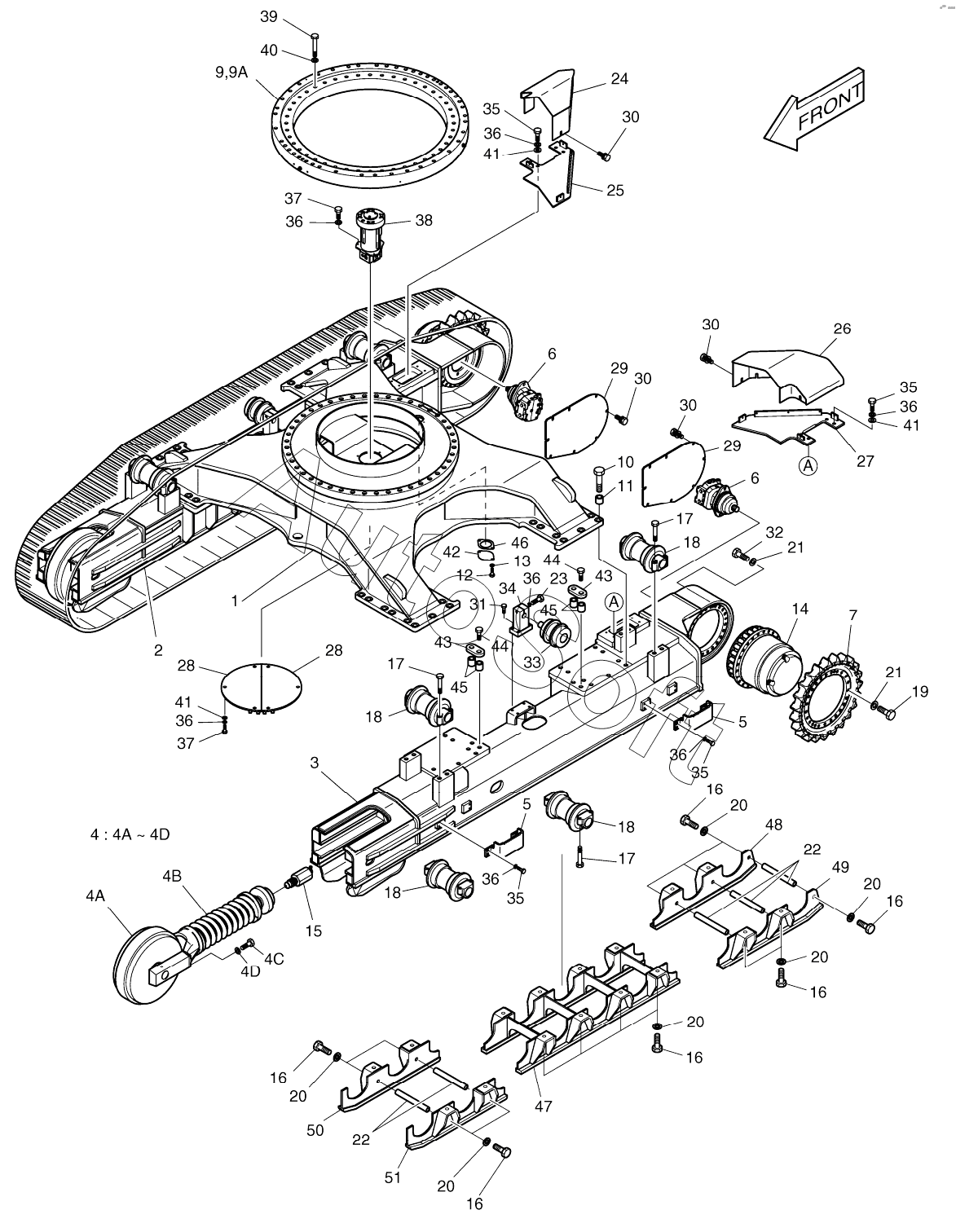

Каталог запасных частей к технике: Doosan S500LC-V (2009). TRACK FRAME-HEAVY DUTY
1
2
2
3
3
4
4A
4A
4B
4C
4D
4D
5
5
6
6
7
9
9A
10
11
12
13
14
15
16
16
16
16
16
16
17
17
17
18
18
18
18
19
20
20
20
20
20
20
21
21
22
22
23
24
25
26
27
28
28
29
29
30
30
30
30
31
32
33
34
35
35
35
35
36
36
36
36
36
36
36
37
37
38
39
40
41
41
41
42
43
43
44
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1001949 | K***9 | TRACK ASSY | |
| 1 | 6***A | FRAME, CENTER | |
| 10 | 1***A | BOLT M33X3.0X140 | |
| 11 | 1***9 | SPACER | |
| 12 | S***3 | BOLT M10X1.5X20 | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | 2***A | REDUCTION GEAR, TRAVEL | |
| 15 | 4***A | Valve, grease | |
| 16 | S***6 | BOLT | |
| 17 | S***6 | BOLT | |
| 18 | 2***B | ROLLER, LOWER | |
| 19 | S***6 | BOLT M20X2.5X65 | |
| 2 | K***1 | FRAME, SIDE(R.H) | |
| 2 | K***A | FRAME, SIDE(R.H) | |
| 20 | S***3 | WASHER, SPRING | |
| 21 | 2***A | WASHER;HARD | |
| 22 | K***8 | SPACER | |
| 23 | S***6 | BOLT M16X2.0X90 | |
| 24 | 2***B | COVER (R.H) | |
| 25 | 2***C | BRACKET (R.H) | |
| 26 | 2***B | COVER, TR (L.H) | |
| 27 | 2***C | BRACKET (L.H) | |
| 28 | 6***A | COVER, CENTER FRAME | |
| 29 | 2***A | COVER | |
| 3 | K***0 | FRAME, SIDE(L.H) | |
| 3 | K***A | FRAME, SIDE(L.H) | |
| 30 | 2***0 | Bolt, set | |
| 31 | S***6 | BOLT M16X2.0X60 | |
| 32 | S***6 | Bolt | |
| 33 | 2***A | ROLLER, UPPER | |
| 34 | 2***9 | BRACKET | |
| 35 | S***6 | Bolt | |
| 36 | S***3 | WASHER;SPRING | |
| 37 | S***6 | BOLT | |
| 38 | 2***B | JOINT, CENTER | |
| 39 | S***6 | BOLT M24X2.0X160 | |
| 4 | 2***9 | IDLER SUB ASSY | |
| 40 | 2***A | WASHER;HARDEN | |
| 41 | S***3 | WASHER M16 | |
| 42 | 2***2 | COVER | |
| 43 | 6***0 | PLATE | |
| 44 | 1***A | BOLT M33X3.0X120 | |
| 45 | 1***A | SPACER | |
| 46 | 2***A | PACKING | |
| 47 | K***3 | GUARD, LINK | |
| 48 | K***4 | GUARD, LINK | |
| 49 | K***5 | GUARD, LINK | |
| 4A | 2***G | IDLER ASSY | |
| 4B | 2***C | TRACK SPRING ASSY | |
| 4C | S***6 | BOLT | |
| 4D | S***1 | Washer, spring | |
| 5 | 2***1 | STEP | |
| 50 | K***6 | GUARD, LINK | |
| 51 | K***7 | GUARD, LINK | |
| 6 | 2***A | MOTOR, TRAVEL | |
| 7 | 1***A | SPROCKET | |
| 9 | 1***9 | BEARING, SWING | |
| 9A | 1***2 | Seal |
