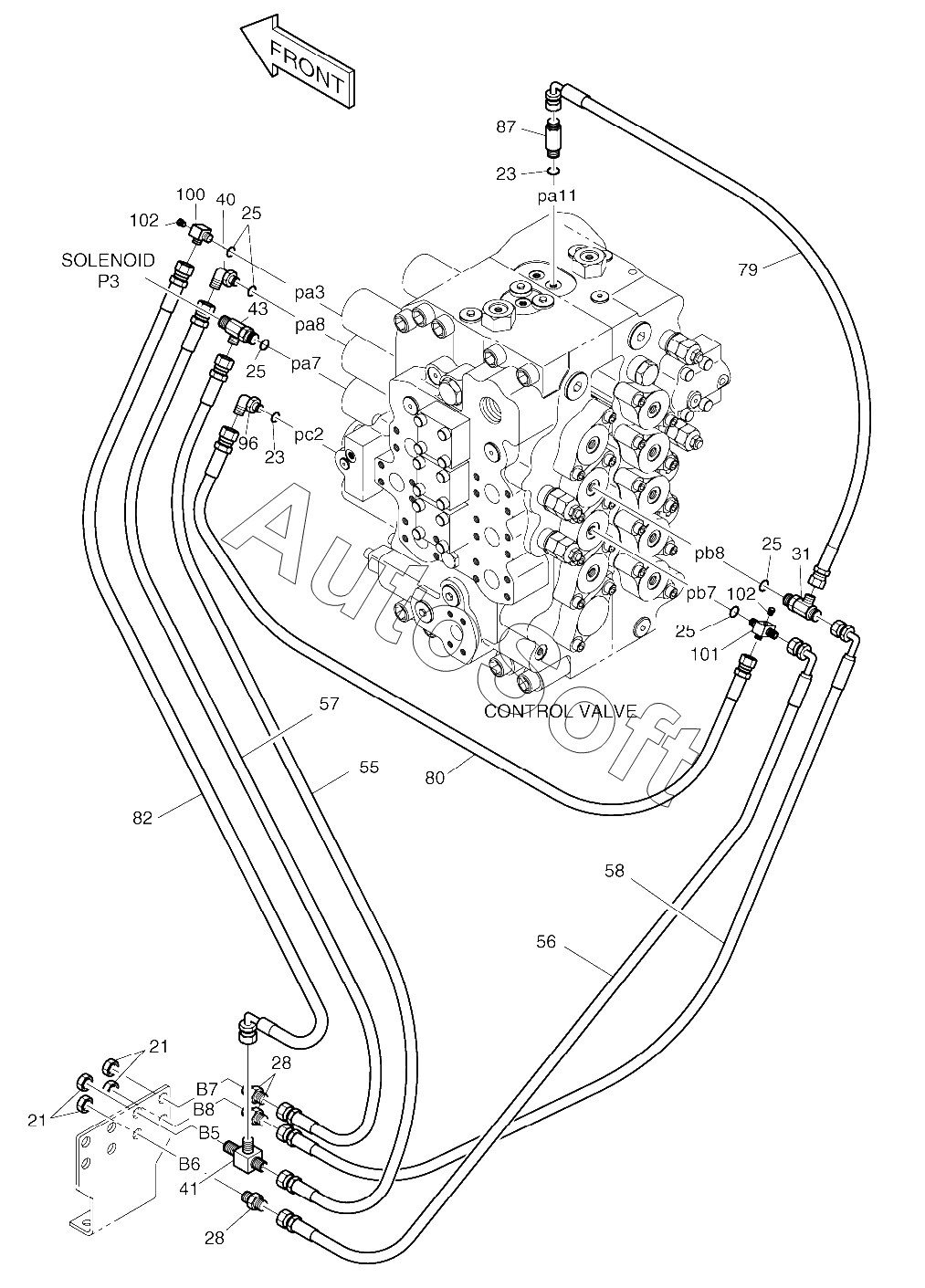

Каталог запасных частей к технике: Doosan S500LC-V (2009). PILOT PIPING
56
102
102
101
100
96
87
82
80
79
58
57
55
43
41
40
31
28
28
25
25
25
25
23
23
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00697 | 4***7 | PILOT PIPING | |
| 21 | 1***1 | NUT | |
| 23 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 28 | 1***1 | ADAPTER 2PF3/8 | |
| 31 | 2***6 | TEE | |
| 40 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 41 | 1***2 | TEE 3PF3/8 | |
| 43 | 2***6 | TEE | |
| 55 | D***7 | HOSE PF3/8-1550L | |
| 56 | 2***1 | Hose | |
| 57 | 2***9 | HOSE | |
| 58 | 2***1 | Hose | |
| 79 | 2***6 | HOSE | |
| 80 | 2***9 | HOSE PF3/8-870L | |
| 82 | D***3 | HOSE PF3/8-1750L | |
| 87 | 2***8 | Adapter | |
| 96 | 2***3 | ELBOW | |
| 100 | 2***2 | Adapter | |
| 101 | D***1 | TEE PFO3/8-2PF3/8 | |
| 102 | 2***A | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
