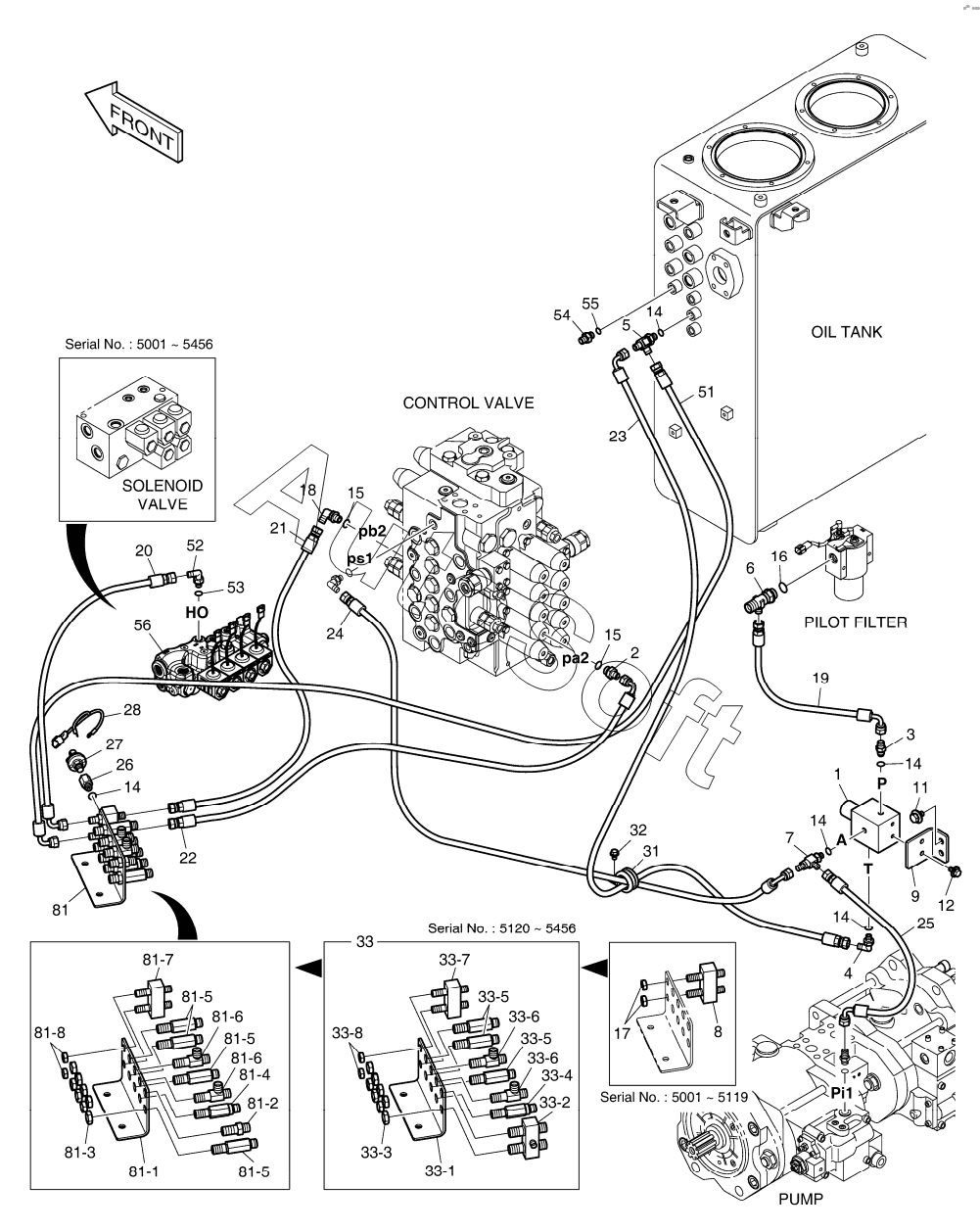

Каталог запасных частей к технике: Doosan DX140LC (2010). PILOT PIPING - ONE WAY
1
2
3
4
5
6
7
8
9
11
12
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
31
32
33
33-1
33-2
33-3
33-4
33-5
33-5
33-6
33-6
33-7
33-8
51
52
53
54
55
56
81
81-1
81-2
81-3
81-4
81-5
81-5
81-5
81-6
81-6
81-7
81-8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DS2093197 | D***7 | HOSE | |
| K1017476C | K***C | PILOT PIPING, ONE WAY(PE3C) | |
| 1 | 4***6 | VALVE, EPPR | |
| 11 | D***3 | BOLT | |
| 12 | D***3 | BOLT | |
| 14 | S***1 | O-RING | |
| 15 | S***1 | O-RING | |
| 16 | S***1 | O-RING | |
| 17 | 1***7 | NUT | |
| 18 | 2***0 | ELBOW | |
| 19 | D***3 | HOSE | |
| 2 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 20 | D***0 | HOSE | |
| 21 | D***4 | Hose assy, hydraulic | |
| 22 | D***3 | HOSE | |
| 23 | D***2 | HOSE | |
| 24 | D***6 | HOSE | |
| 25 | D***6 | HOSE | |
| 26 | D***7 | REDUCER | |
| 27 | 5***0 | SWITCH;PRESSURE | |
| 28 | 5***7 | Harness | |
| 3 | 2***3 | ADAPTER, FILTER | |
| 31 | 1***5 | CLIP D32/M8 | |
| 32 | K***9 | BOLT | |
| 33 | K***1 | JOINT PLATE SUB ASSY | |
| 33-1 | K***4 | BRACKET, JOINT | |
| 33-2 | 4***7 | VALVE;SHUTTLE BLOCK | |
| 33-3 | 1***1 | NUT | |
| 33-4 | 4***1 | Valve, shockless | |
| 33-5 | D***9 | ADAPTER | |
| 33-6 | 1***2 | TEE 3PF3/8 | |
| 33-7 | 4***6 | VALVE, SHUTTLE | |
| 33-8 | 1***7 | NUT | |
| 4 | 2***4 | ELBOW | |
| 5 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 51 | D***7 | HOSE | |
| 52 | 2***4 | ELBOW | |
| 53 | S***1 | O-RING | |
| 54 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 55 | S***1 | O-RING | |
| 56 | K***6 | VALVE, SOLENOID | |
| 6 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 7 | 1***9 | TEE | |
| 8 | 4***6 | VALVE, SHUTTLE | |
| 81 | 4***4 | JOINT PLATE SUB ASSY | |
| 81-1 | K***4 | BRACKET, JOINT | |
| 81-2 | 1***1 | ADAPTER 2PF3/8 | |
| 81-3 | 1***1 | NUT | |
| 81-4 | 4***1 | Valve, shockless | |
| 81-5 | D***9 | ADAPTER | |
| 81-6 | 1***2 | TEE 3PF3/8 | |
| 81-7 | 4***6 | VALVE, SHUTTLE | |
| 81-8 | 1***7 | NUT | |
| 9 | 1***B | BRACKET |
