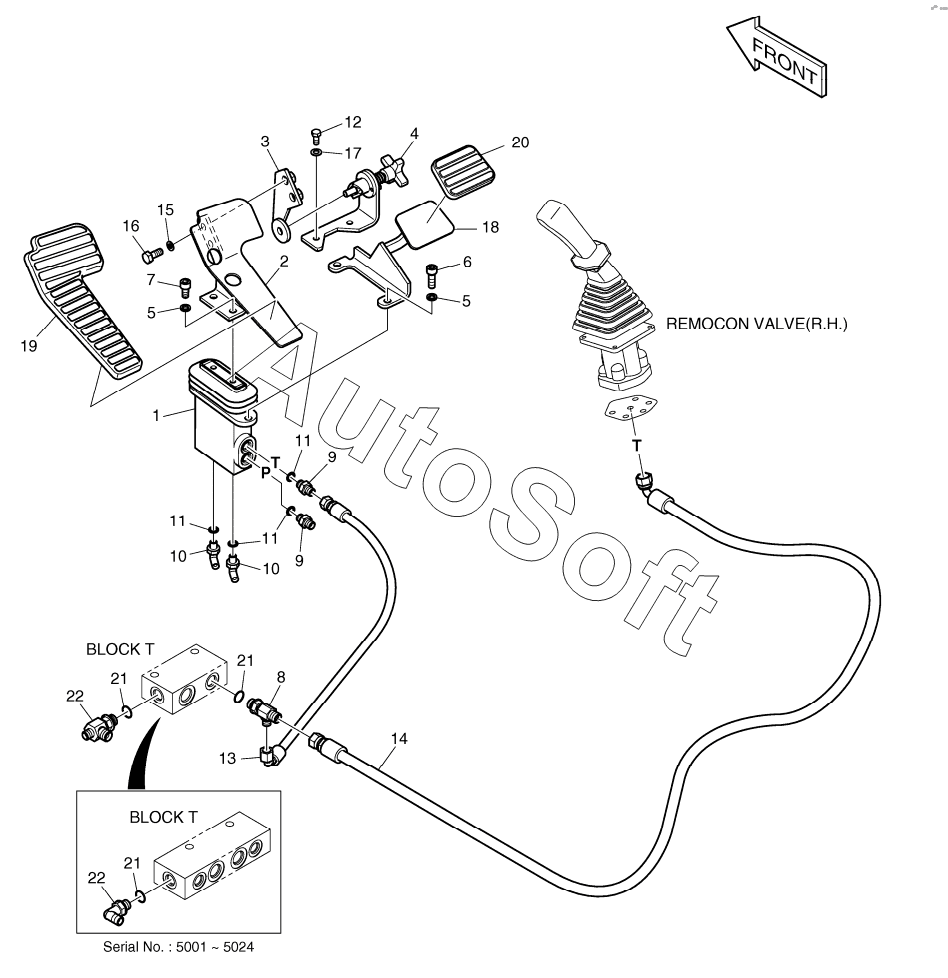

Каталог запасных частей к технике: Doosan DX140LC (2010). PILOT PIPING-TWO WAY (2)
11
11
11
22
22
22
22
22
22
21
21
21
20
19
18
17
16
15
14
13
12
10
10
9
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1017382A | K***A | PEDAL VALVE | |
| K1017646A | K***A | PILOT PIPING-TWO WAY(2) | |
| 1 | K***2 | VALVE, PEDAL | |
| 2 | 1***A | BRACKET;PEDAL(R.H) | |
| 3 | K***A | PLATE | |
| 4 | K***C | LOCK ASSY | |
| 5 | S***3 | WASHER;SPRING | |
| 6 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 7 | S***6 | BOLT;SOCKET | |
| 8 | 2***6 | TEE | |
| 9 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 10 | 2***4 | ELBOW | |
| 11 | S***1 | O-RING | |
| 12 | S***6 | BOLT | |
| 13 | D***0 | HOSE | |
| 14 | D***0 | HOSE | |
| 15 | S***3 | WASHER;SPRING M10 | |
| 16 | S***6 | BOLT | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | K***A | FOOT REST | |
| 19 | 1***1 | RUBBER;PEDAL(R.H) | |
| 20 | K***6 | RUBBER, PEDAL | |
| 21 | S***1 | O-RING | |
| 22 | 2***0 | ELBOW | |
| 22 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
