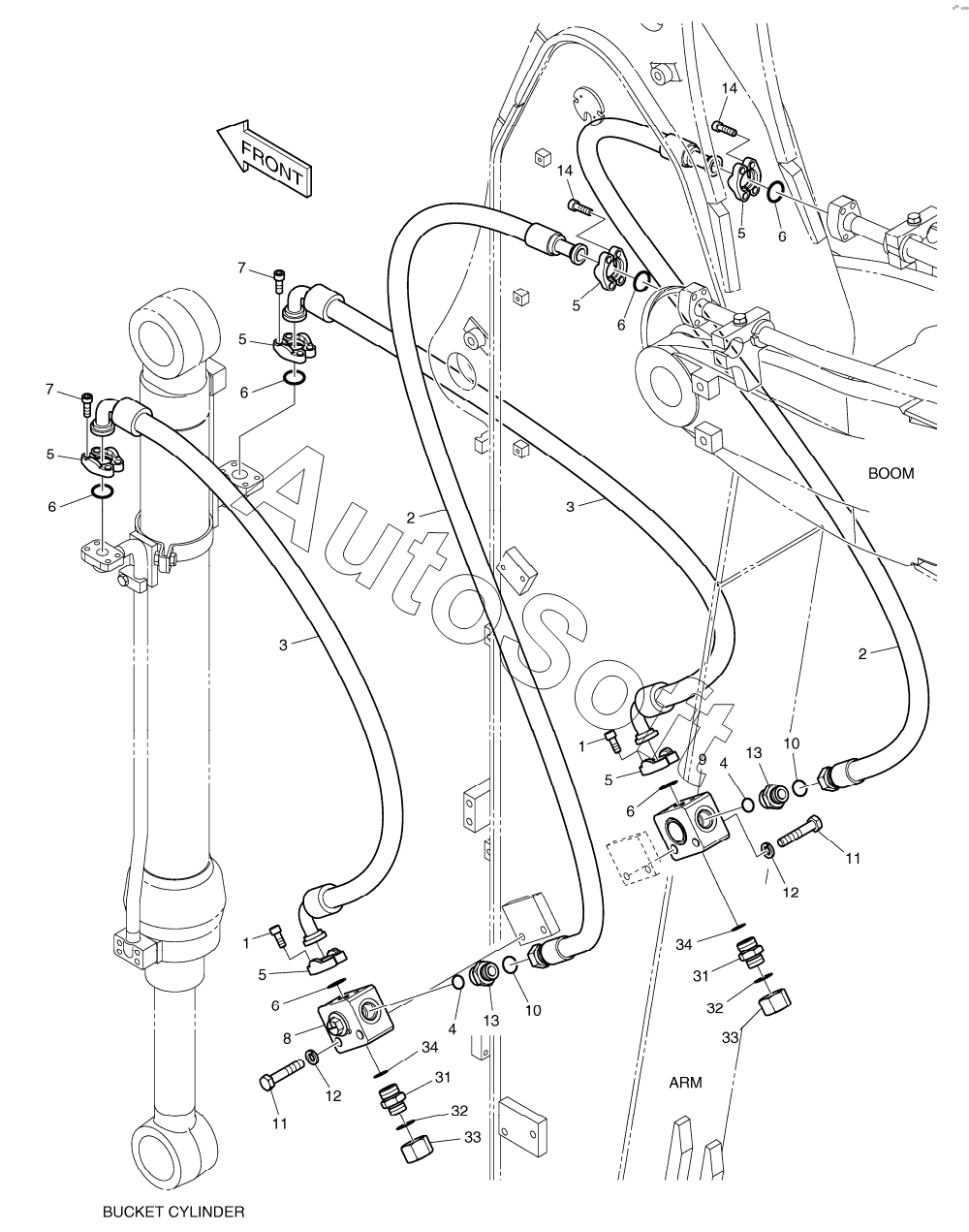

Каталог запасных частей к технике: Doosan DX140LC (2010). ARM PIPING - CLAMSHELL ARM 2.5m
8
34
34
33
33
32
32
31
31
14
14
13
13
12
12
11
11
10
10
9
7
7
6
6
6
6
6
6
5
5
5
5
5
5
4
4
3
3
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-02496 | 4***6 | PIPING,ARM, COMMON_2.5M | |
| K1027341A | K***A | CLAMSHELL PIPING | |
| 1 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 2 | D***8 | HOSE | |
| 3 | D***3 | HOSE | |
| 3 | D***8 | HOSE(90-90) | |
| 4 | S***1 | O-RING | |
| 5 | 2***9 | FLANGE | |
| 6 | 2***2 | O-RING | |
| 7 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 8 | K***9 | VALVE, SWITCH | |
| 9 | K***0 | VALVE, SWITCH | |
| 10 | S***1 | O-RING | |
| 11 | S***6 | BOLT | |
| 12 | S***3 | Washer | |
| 13 | 2***5 | ADAPTER | |
| 14 | S***6 | BOLT M10X1.5X35 | |
| 31 | 2***5 | ADAPTER | |
| 32 | S***1 | O-RING | |
| 33 | 2***1 | CAP | |
| 34 | S***1 | O-RING |
