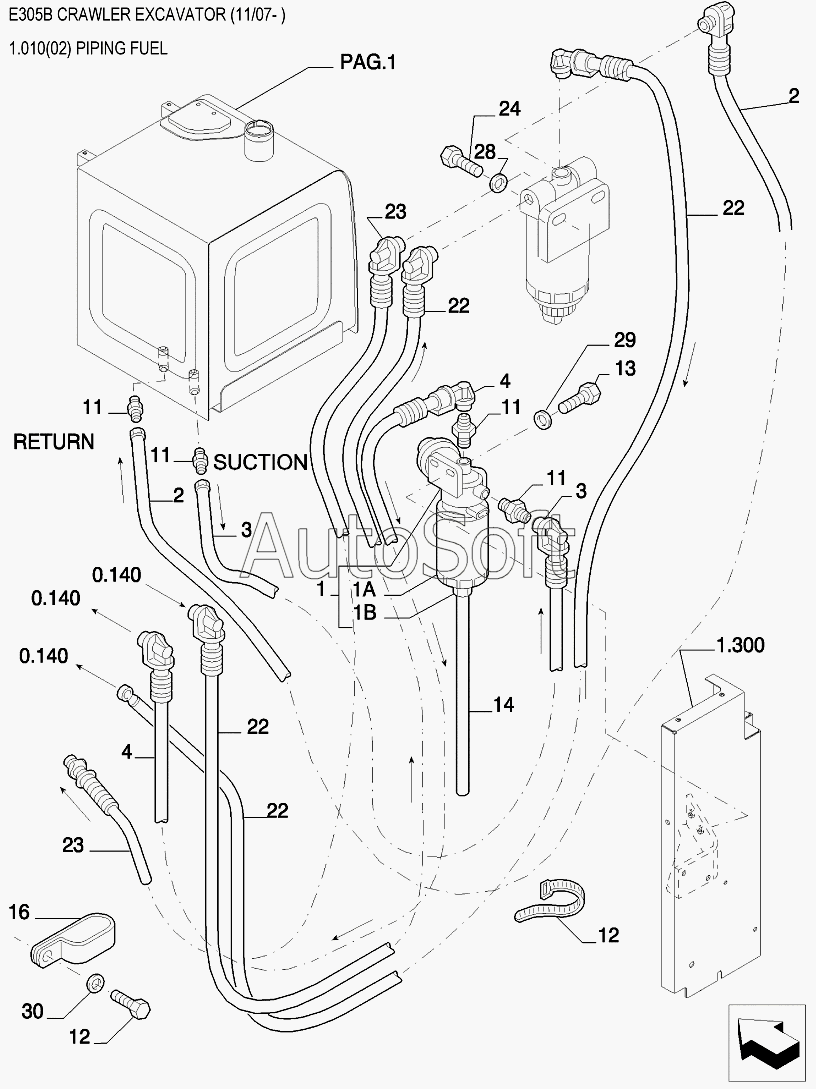

Каталог запасных частей к технике: New Holland Экскаватор E305B (2008). Топливные трубопроводы
1
2
2
3
3
4
4
11
11
11
11
12
12
13
16
22
22
22
22
23
23
24
28
29
30
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | FILTER ASSY, ASSY | |
| 101 | 8***5 | FILTER, FUEL | |
| 102 | 8***9 | SENSOR | |
| 11 | 7***5 | CONNECTOR, HYD. | |
| 12 | 1***4 | BOLT, Hex, M10x20, 10.9, Full Thd | |
| 13 | 1***4 | BOLT, Hex, M8x30, 10.9, Full Thd | |
| 16 | 7***1 | CLIP | |
| 2 | 8***7 | HOSE, FLEXIBLE | |
| 21 | 8***1 | HOSE, FLEXIBLE | |
| 22 | 8***1 | HOSE, FLEXIBLE | |
| 23 | 8***2 | HOSE, FLEXIBLE | |
| 24 | 1***4 | SCREW | |
| 25 | 4***0 | ||
| 26 | 7***0 | CLAMP | |
| 27 | 1***4 | BOLT, Hex, M6x14, 10.9, Full Thd | |
| 28 | 1***1 | WASHER | |
| 29 | 1***1 | WASHER, M8x17x1.6 | |
| 3 | 8***8 | HOSE, FLEXIBLE | |
| 30 | 1***1 | WASHER, M10x21x2 | |
| 31 | 1***1 | WASHER | |
| 4 | 8***4 | HOSE, FLEXIBLE | |
| 5 | 7***8 | HOSE |
