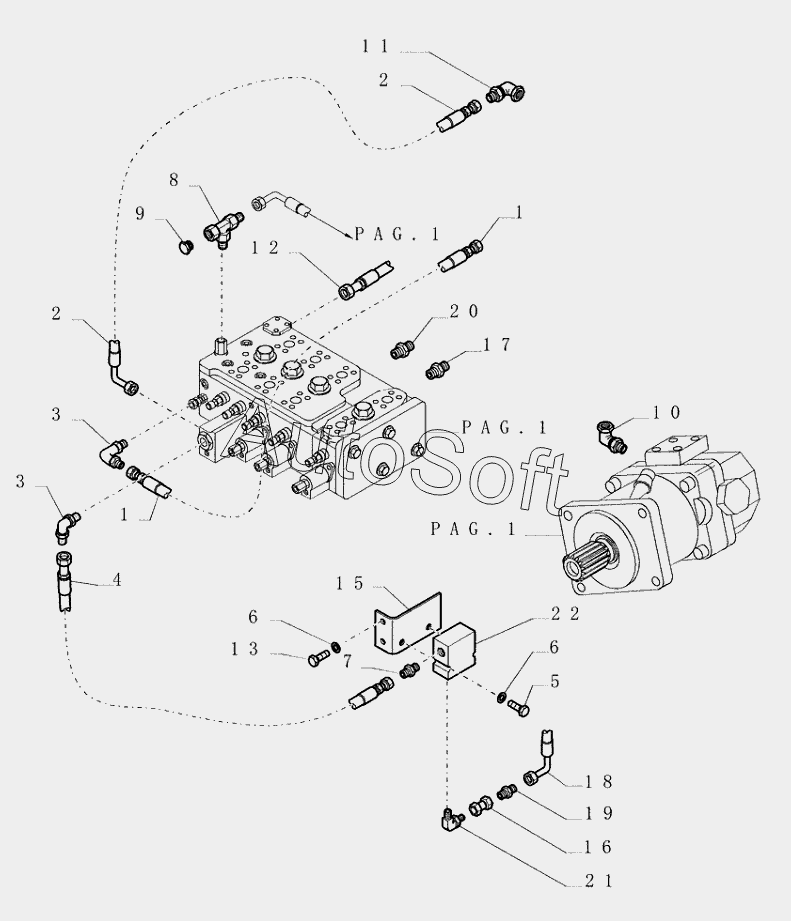

Каталог запасных частей к технике: New Holland Бульдозер D350 (2010). 3.434(07) HYDRAULIC SYSTEM PIPING
1
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Гибкий шланг | |
| 2 | 7***0 | Гибкий шланг | |
| 3 | 7***2 | Колено | |
| 4 | 7***1 | Гибкий шланг | |
| 5 | 1***1 | Болт | |
| 6 | 1***1 | WASHER | |
| 7 | 7***8 | Гидравлический разъем | |
| 8 | 7***0 | Т-образная деталь | |
| 9 | 7***2 | Крышка | |
| 10 | 7***2 | Колено | |
| 11 | 7***8 | Колено, 90 градусов | |
| 12 | 7***5 | Гибкий шланг | |
| 13 | 1***1 | Болт | |
| 15 | 7***1 | Кронштейн | |
| 16 | 7***6 | Упругое соединение | |
| 17 | 7***0 | Гидравлический разъем | |
| 18 | 7***6 | Гибкий шланг | |
| 19 | 7***8 | Гидравлический разъем | |
| 20 | 7***1 | Гидравлический разъем | |
| 21 | 7***8 | Гидравлический разъем | |
| 22 | 7***5 | Электроклапан |
