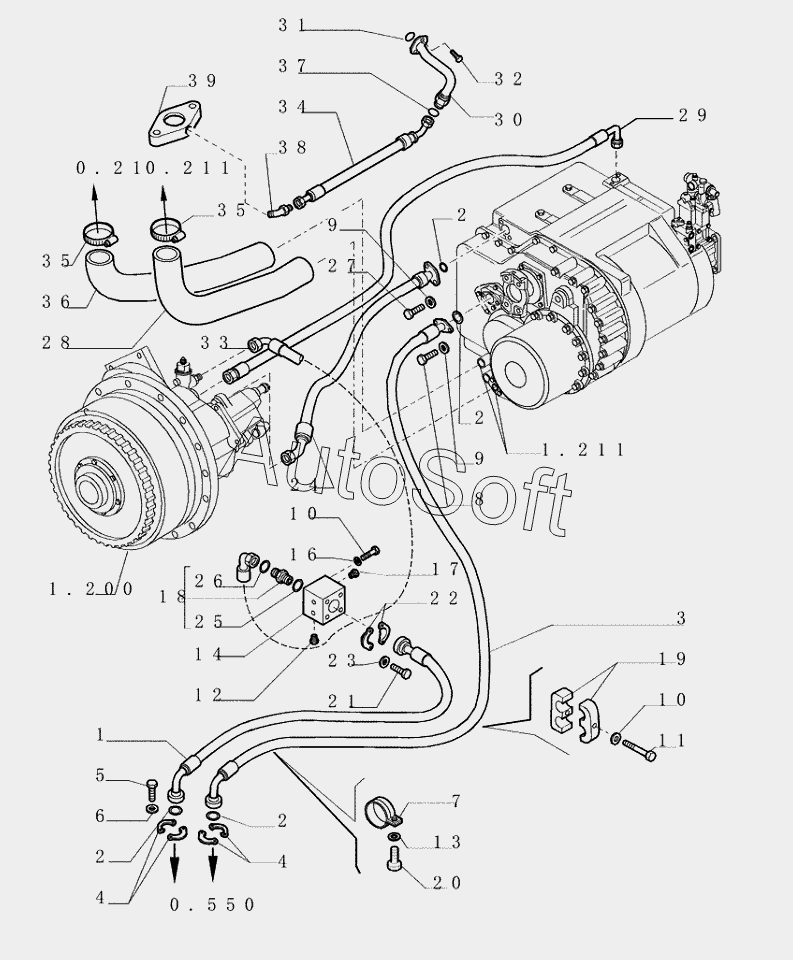

Каталог запасных частей к технике: New Holland Бульдозер D350 (2010). 1.220(02) TRANSMISSION LUBRICATION SYSTEM
1
2
2
2
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Гибкий шланг | |
| 2 | 7***9 | Уплотнительное кольцо | |
| 3 | 7***9 | Гибкий шланг | |
| 4 | 7***1 | Полуфланец | |
| 5 | 1***1 | Винт | |
| 6 | 1***1 | Плоская шайба | |
| 7 | 7***2 | Втулка | |
| 8 | 1***1 | Болт | |
| 9 | 7***0 | Плоская шайба | |
| 10 | 1***1 | WASHER | |
| 11 | 1***1 | Винт | |
| 12 | 1***0 | Пробка | |
| 13 | 1***1 | Плоская шайба | |
| 14 | 7***1 | Фланец | |
| 15 | 7***9 | Уплотнительное кольцо | |
| 16 | 1***1 | Болт | |
| 17 | 7***6 | Пробка | |
| 18 | 7***9 | Гидравлический разъем | |
| 19 | 7***3 | Фиксатор шланга | |
| 20 | 1***1 | Винт | |
| 21 | 7***9 | Винт | |
| 22 | 7***7 | Фланец | |
| 23 | 7***4 | Плоская шайба | |
| 24 | 7***0 | Гибкий шланг | |
| 25 | 7***7 | Уплотнительное кольцо | |
| 26 | 1***5 | Уплотнительное кольцо | |
| 27 | 1***1 | Винт | |
| 28 | 7***8 | Шланг | |
| 29 | 7***9 | Гибкий шланг | |
| 30 | 7***2 | Жесткая трубка | |
| 31 | 1***1 | Уплотнительное кольцо | |
| 32 | 1***1 | Винт с внутренним шестигранником | |
| 33 | 7***1 | Гусеничный ролик | |
| 34 | 7***1 | Гибкий шланг | |
| 35 | 7***6 | Хомут шланга | |
| 36 | 7***7 | Шланг | |
| 37 | 7***0 | GASKET | |
| 38 | 7***0 | Гидравлический разъем | |
| 39 | 7***4 | Фланец |
