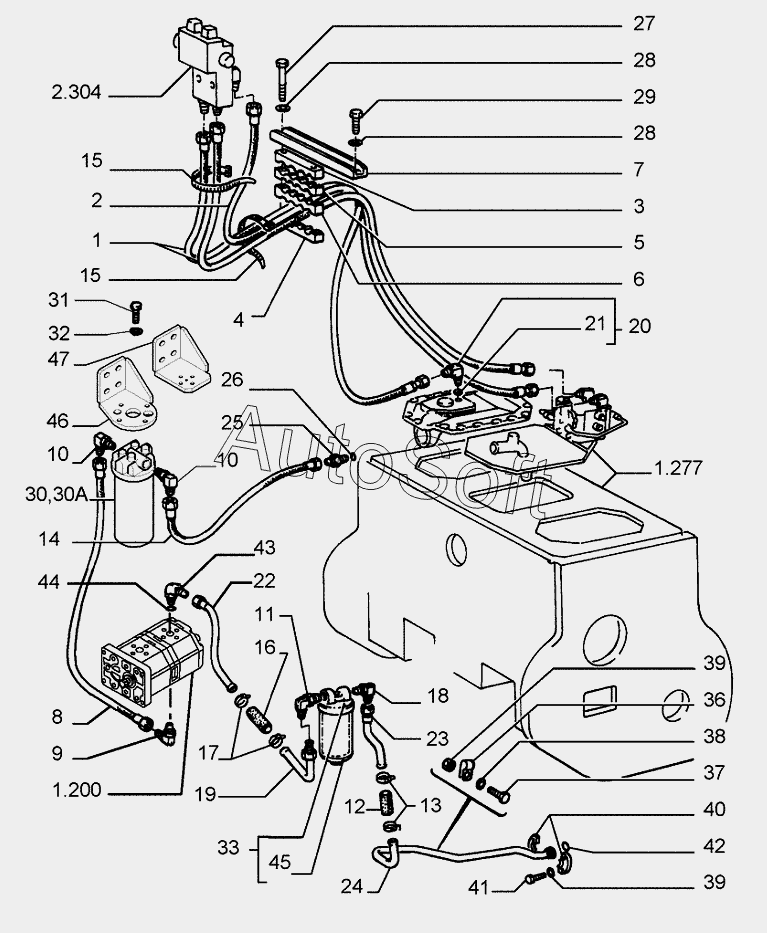

Каталог запасных частей к технике: New Holland Бульдозер D255 (2010). STEERING CONNECTING PIPING
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
30A
31
31
31
32
32
32
33
36
37
38
39
39
40
41
42
43
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Гибкий шланг | |
| 10 | 7***3 | Колено | |
| 11 | 7***0 | Гидравлический разъем | |
| 12 | 7***6 | Шланг | |
| 13 | 7***5 | Хомут шланга | |
| 14 | 7***2 | Гибкий шланг | |
| 15 | 4***4 | COLLAR | |
| 16 | 7***1 | Шланг | |
| 17 | 7***5 | Хомут шланга | |
| 18 | 7***9 | Гидравлический разъем | |
| 19 | 7***1 | Жесткая трубка | |
| 2 | 7***1 | Гибкий шланг | |
| 20 | 7***3 | Гидравлический разъем | |
| 21 | 1***5 | Уплотнительное кольцо | |
| 22 | 7***3 | Жесткая трубка | |
| 23 | 7***5 | Жесткая трубка | |
| 24 | 7***2 | Жесткая трубка | |
| 25 | 7***1 | Гидравлический разъем | |
| 26 | 5***8 | Уплотнительное кольцо | |
| 27 | 1***1 | Винт | |
| 28 | 1***1 | WASHER, M8x17x1.6 | |
| 29 | 1***1 | Винт | |
| 3 | 7***8 | Кронштейн | |
| 30 | 7***2 | Фильтр | |
| 30 | 8***4 | Фильтр | |
| 30A | 8***9 | Фильтр | |
| 31 | 7***3 | Винт | |
| 31 | 7***3 | Винт | |
| 32 | 1***1 | WASHER | |
| 32 | 7***0 | Плоская шайба | |
| 33 | 7***2 | Фильтр | |
| 36 | 7***2 | Втулка | |
| 37 | 9***2 | BOLT | |
| 38 | 1***9 | Стопорная шайба | |
| 39 | 1***1 | WASHER | |
| 4 | 7***9 | Кронштейн | |
| 40 | 7***8 | Хомут | |
| 41 | 1***1 | Винт | |
| 42 | 1***1 | Уплотнительное кольцо | |
| 43 | 7***2 | Гидравлический разъем | |
| 45 | 7***7 | Фильтр | |
| 46 | 7***5 | Суппорт | |
| 47 | 8***5 | Суппорт | |
| 5 | 7***5 | Кронштейн | |
| 6 | 7***6 | Кронштейн | |
| 7 | 7***4 | Кронштейн | |
| 8 | 7***6 | Гидравлический шланг | |
| 9 | 7***6 | Поворотный патрубок |
