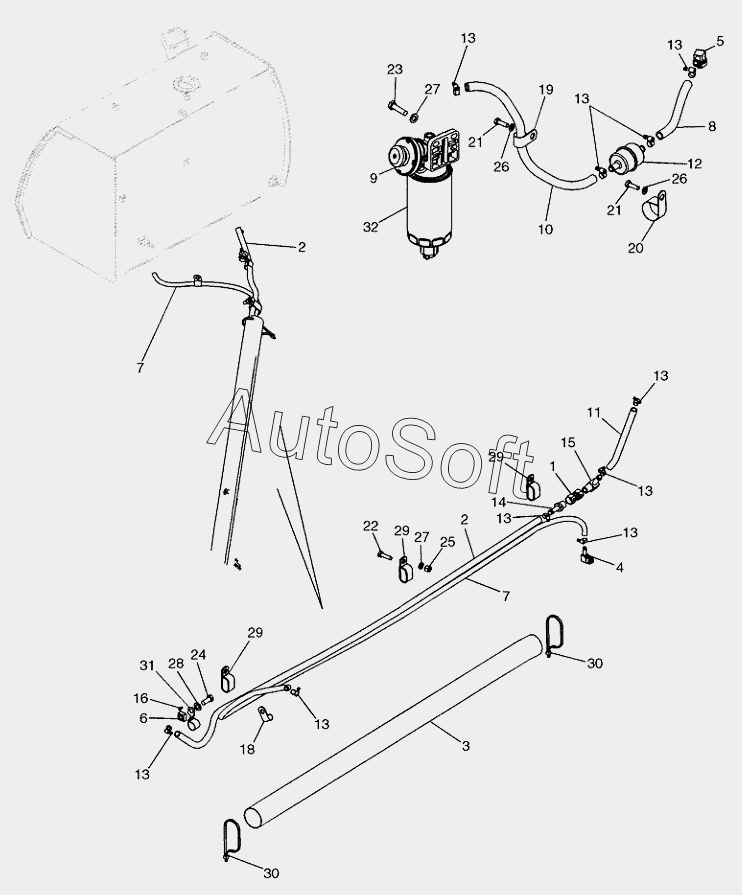

Каталог запасных частей к технике: New Holland Бульдозер D150B TIER-3 (2010). FUEL LINES
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
13
13
13
13
13
13
14
15
16
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87445404 | 8***4 | Уплотнительное кольцо | |
| 87445405 | 8***5 | Уплотнительное кольцо | |
| 1 | 8***3 | Отсекающий клапан | |
| 2 | 8***0 | Шланг топливный | |
| 3 | 8***7 | Втулка | |
| 4 | 8***0 | Колено, 90 градусов | |
| 5 | 8***0 | Фиттинг | |
| 6 | 8***6 | Квадратная гайка | |
| 7 | 8***1 | Шланг топливный | |
| 8 | 8***3 | Шланг топливный | |
| 9 | 8***7 | Фильтр в сборе | |
| 10 | 8***4 | Шланг топливный | |
| 11 | 8***5 | Шланг топливный | |
| 12 | 8***6 | Фильтр | |
| 13 | 2***8 | Хомут шланга | |
| 14 | 2***8 | Fitting | |
| 15 | 2***5 | Fitting | |
| 16 | 3***1 | Штифт | |
| 17 | 3***7 | 345-147 | |
| 18 | 5***9 | Хомут | |
| 19 | 5***8 | Хомут | |
| 20 | 5***4 | Хомут | |
| 21 | 6***0 | Bolt | |
| 22 | 6***5 | Болт | |
| 23 | 6***0 | Bolt | |
| 24 | 6***0 | Bolt | |
| 25 | 8***0 | Nut | |
| 26 | 8***8 | Washer | |
| 27 | 8***0 | Washer | |
| 28 | 8***2 | Washer | |
| 29 | H***9 | Монтажный зажим | |
| 30 | L***1 | STRAP | |
| 31 | R***6 | Хомут | |
| 32 | 8***4 | Топливный фильтр |
