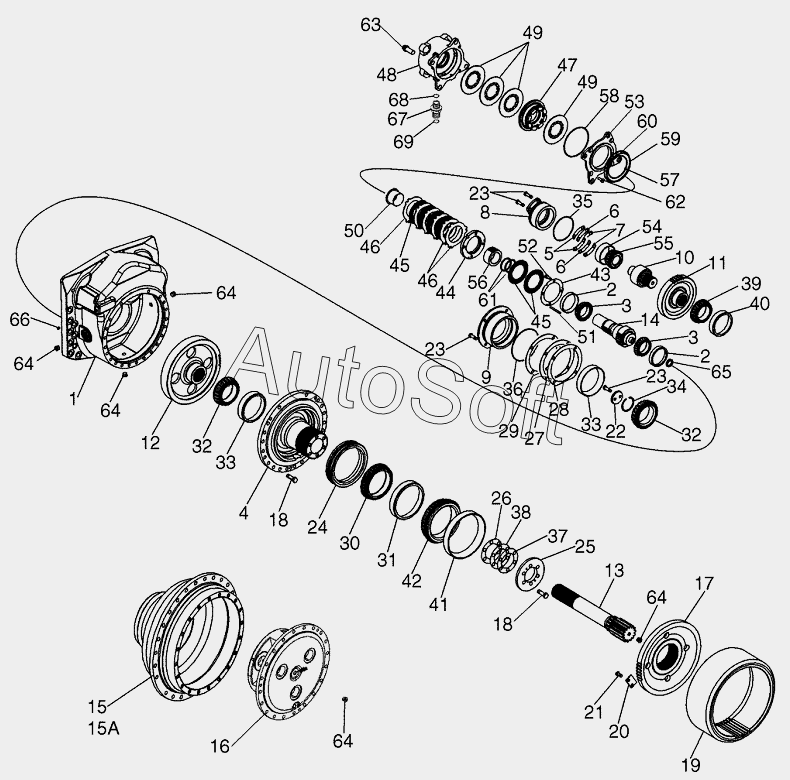

Каталог запасных частей к технике: New Holland Бульдозер D150B TIER-3 (2010). FINAL DRIVE ASSEMBLY
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15A
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 237-6008 | 2***8 | O-ring | |
| 87327773 | 8***3 | Drive assy | |
| 87327775 | 8***5 | Drive assy | |
| 1 | 8***4 | Корпус | |
| 10 | 8***2 | Промежуточная шестерня | |
| 11 | 8***8 | Ведомая шестерня | |
| 12 | 8***1 | Ведомая шестерня | |
| 13 | 8***2 | Зубчатое колесо | |
| 14 | 8***7 | Зубчатое колесо | |
| 15 | 8***2 | Ступица | |
| 15A | 8***6 | Ступица | |
| 16 | 8***3 | Корпус планетарного редуктора | |
| 17 | 8***6 | Держатель кольца | |
| 18 | 6***0 | Болт | |
| 19 | 8***7 | Зубчатое колесо | |
| 2 | A***8 | Стакан подшипника | |
| 20 | 8***4 | Фиксатор | |
| 21 | 6***5 | Болт | |
| 22 | 8***9 | Фиксатор | |
| 23 | 6***0 | Болт | |
| 24 | G***0 | Уплотнительное кольцо | |
| 25 | 8***1 | Регулировочная пласт | |
| 26 | 8***2 | Толщинная прокладка | |
| 27 | 8***5 | Толщинная прокладка | |
| 28 | 8***6 | Толщинная прокладка | |
| 29 | 8***7 | Толщинная прокладка | |
| 3 | A***7 | Роликоподшипник | |
| 30 | G***5 | Конический роликовый подшипник | |
| 31 | G***0 | Стакан подшипника | |
| 32 | 8***3 | Подшипник в сборе | |
| 33 | 8***5 | Стакан подшипника | |
| 34 | D***3 | Кольцо | |
| 35 | 2***0 | O-ring | |
| 36 | 2***1 | Уплотнительное кольцо | |
| 37 | 8***3 | Толщинная прокладка | |
| 38 | 8***4 | Толщинная прокладка | |
| 39 | 6***1 | Подшипник в сборе | |
| 4 | 8***6 | Шкворень | |
| 40 | 6***1 | Подшипник в сборе | |
| 41 | A***1 | Стакан подшипника | |
| 42 | A***0 | Роликоподшипник | |
| 43 | 8***6 | Толщинная прокладка | |
| 44 | 8***8 | Фиксаторная пластина | |
| 45 | A***6 | Ведущий диск | |
| 46 | 3***2 | Тормозная пластина | |
| 47 | 8***8 | Поршень | |
| 48 | 8***0 | Корпус | |
| 49 | 1***1 | Пружина | |
| 5 | G***3 | Толщинная прокладка | |
| 50 | 8***3 | Втулка | |
| 51 | 8***5 | Шпонка | |
| 52 | 8***5 | Винт с внутренним шестигранником | |
| 53 | 8***4 | Тормозная пластина | |
| 54 | 8***1 | Подшипник в сборе | |
| 55 | 8***1 | Подшипник | |
| 56 | 8***5 | Ступица | |
| 57 | 3***2 | Уплотнительное кольцо | |
| 58 | 3***2 | Уплотнительное кольцо | |
| 59 | 8***0 | Уплотнительное кольцо | |
| 6 | G***4 | Толщинная прокладка | |
| 60 | 8***9 | Уплотнительное кольцо | |
| 61 | 1***0 | Стопорное кольцо | |
| 62 | 9***1 | Винт с внутренним шестигранником | |
| 63 | 8***0 | Винт, 12pt | |
| 64 | 7***9 | Пробка | |
| 65 | 8***7 | Уплотнительное кольцо | |
| 66 | 8***6 | Пробка | |
| 67 | 2***1 | Гидравлический разъем | |
| 68 | 2***6 | O-ring | |
| 69 | 2***2 | O-ring | |
| 7 | G***5 | Толщинная прокладка | |
| 70 | 8***0 | Ограждение | |
| 71 | 8***9 | Ограждение | |
| 72 | 8***6 | WASHER | |
| 73 | 8***0 | Bolt | |
| 74 | 8***9 | Комплект уплотнительных колец | |
| 75 | 8***8 | Ремкомплект | |
| 8 | 8***3 | Крышка подшипника | |
| 9 | 8***4 | Крышка подшипника |
