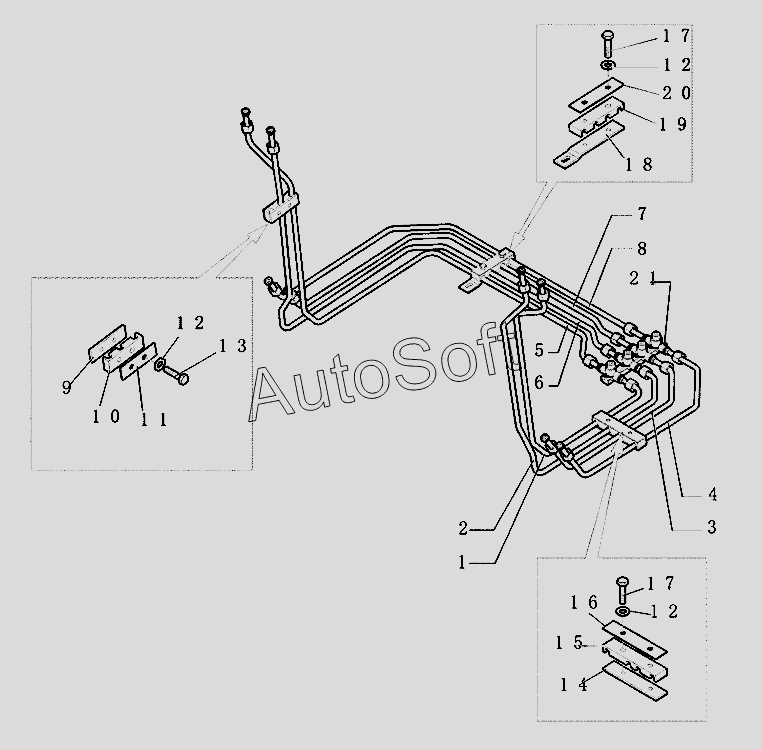

Каталог запасных частей к технике: New Holland Экскаватор LB110B (часть 1) (2010). Трубопроводы гидравлического оборудования
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Гидропровод | |
| 2 | 8***5 | Гидропровод | |
| 3 | 8***8 | Гидропровод | |
| 4 | 8***9 | Гидропровод | |
| 5 | 8***6 | Гидропровод | |
| 6 | 8***7 | Гидропровод | |
| 7 | 8***0 | Гидропровод | |
| 8 | 8***1 | Гидропровод | |
| 9 | 8***0 | Пластина | |
| 10 | 8***2 | Хомут | |
| 11 | 8***9 | Пластина | |
| 12 | 1***9 | Шайба бельвиля | |
| 13 | 1***1 | Болт | |
| 14 | 8***0 | Пластина | |
| 15 | 8***1 | Хомут | |
| 16 | 8***9 | Пластина | |
| 17 | 1***1 | Винт | |
| 18 | 8***6 | Кронштейн | |
| 19 | 8***8 | Хомут | |
| 20 | 8***7 | Пластина | |
| 21 | 8***3 | Коллектор |
