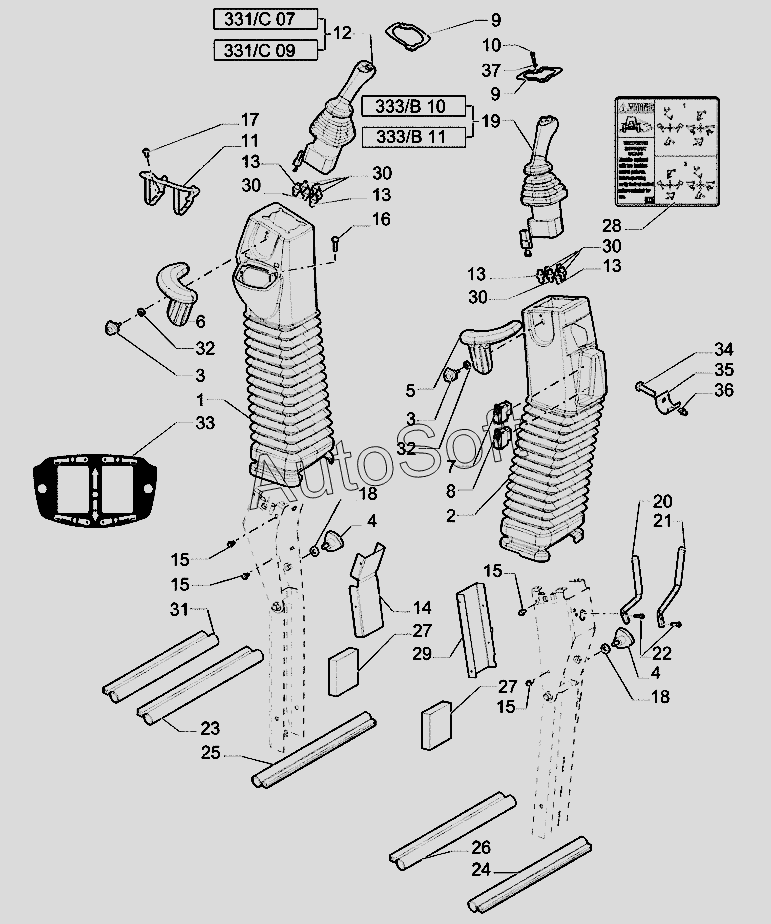

Каталог запасных частей к технике: New Holland Экскаватор LB110B (часть 1) (2010). Опора в сборе клапана управления 7 секторов
1
2
3
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
13
13
13
14
15
15
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
30
30
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Колпак | |
| 2 | 8***4 | Колпак | |
| 3 | 8***9 | Рукоятка | |
| 4 | 8***8 | Рукоятка | |
| 5 | 8***8 | Блок гидравлических клапанов | |
| 6 | 8***9 | Подлокотник | |
| 7 | 8***2 | Кулисный переключатель | |
| 8 | 8***5 | Кулисный переключатель | |
| 9 | 8***2 | Фиксаторная пластина | |
| 10 | 1***4 | Винт | |
| 11 | 8***6 | Ограждение | |
| 11 | 8***6 | Ограждение | |
| 12 | 8***4 | Джойстик | |
| 12 | 8***4 | Джойстик | |
| 13 | 4***6 | Гидравлический разъем | |
| 14 | 8***1 | Кожух | |
| 15 | 8***2 | Самонарезающий винт | |
| 16 | 8***6 | SCREW | |
| 17 | 8***5 | Самонарезающий винт | |
| 18 | 1***1 | Винт | |
| 19 | 8***7 | Джойстик | |
| 19 | 8***5 | Джойстик | |
| 20 | 8***8 | Стержень | |
| 21 | 8***9 | Стержень | |
| 22 | 8***8 | Болт | |
| 23 | 8***1 | Уплотнительное кольцо | |
| 24 | 8***1 | Уплотнительное кольцо | |
| 25 | 8***9 | Уплотнительное кольцо | |
| 26 | 8***3 | Уплотнительное кольцо | |
| 27 | 8***6 | Пена | |
| 28 | 8***5 | Табличка | |
| 29 | 8***0 | Кожух | |
| 30 | 8***2 | Гидравлический разъем | |
| 31 | 8***2 | Прокладка | |
| 32 | 8***6 | Плоская шайба | |
| 33 | 8***2 | Табличка | |
| 34 | 8***5 | Самонарезающий винт | |
| 35 | 8***1 | Гайка | |
| 36 | 8***1 | Фиттинг | |
| 37 | 1***9 | Шайба бельвиля |
