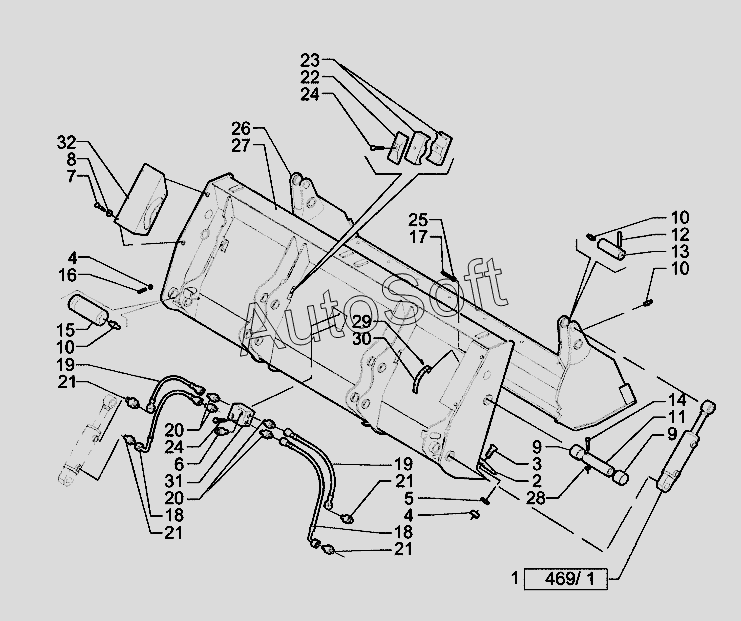

Каталог запасных частей к технике: New Holland Экскаватор LB110B (часть 2) (2010). Ковш 4x1 (1 m3) с отвалом "common grey"
26
18
18
19
19
20
20
21
21
21
21
22
23
24
24
25
17
27
28
29
30
31
32
32
1
16
15
14
13
12
11
10
10
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Цилиндр | |
| 2 | 8***4 | Лезвие ножа | |
| 3 | 8***8 | Винт | |
| 4 | 8***8 | Гайка | |
| 5 | 8***9 | Уплотнительная шайба | |
| 6 | 8***2 | Гидравлический разъем | |
| 7 | 8***1 | Винт | |
| 8 | 8***2 | Уплотнительная шайба | |
| 9 | 8***3 | Втулка | |
| 10 | 8***4 | Шприц-масленка | |
| 11 | 8***5 | Штифт | |
| 12 | 8***6 | Роликообразный штифт | |
| 13 | 8***7 | Штифт | |
| 14 | 8***8 | Винт | |
| 15 | 8***6 | Штифт | |
| 16 | 8***0 | Винт | |
| 17 | 8***1 | Винт | |
| 18 | 8***0 | Гибкий шланг | |
| 19 | 8***2 | Гибкий шланг | |
| 20 | 8***3 | Гидравлический разъем | |
| 21 | 8***3 | Гидравлический разъем | |
| 22 | 8***6 | Пластина | |
| 23 | 8***7 | Хомут | |
| 24 | 8***0 | Винт | |
| 25 | 8***1 | Гайка | |
| 26 | 8***4 | Грейфер | |
| 27 | 8***4 | Грейфер | |
| 28 | 8***5 | Контргайка | |
| 29 | 8***6 | Заклепка | |
| 30 | 8***7 | Пластина | |
| 31 | 8***5 | Фиттинг | |
| 32 | 8***0 | Ограждение | |
| 32 | 8***1 | Ограждение |
