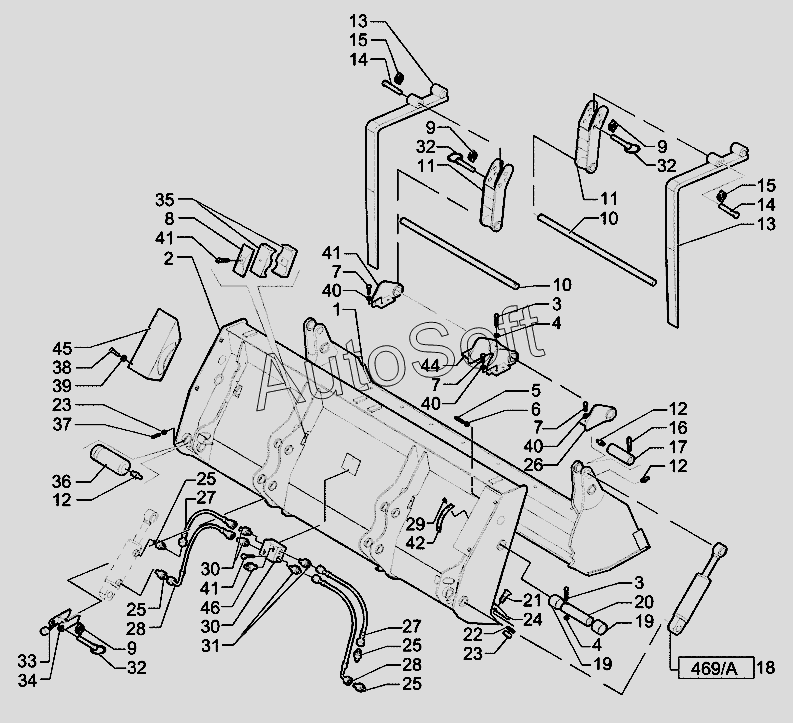

Каталог запасных частей к технике: New Holland Экскаватор LB110B (часть 2) (2010). Ковш 6x1 (1 m3) с зубьями "common grey"
1
2
3
3
4
4
5
6
7
7
7
8
9
9
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
17
18
19
19
20
21
22
23
23
24
25
25
25
25
26
27
27
28
28
29
30
30
31
32
32
32
33
34
35
36
37
38
39
41
41
41
42
43
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Грейфер | |
| 2 | 8***4 | Грейфер | |
| 3 | 8***8 | Винт | |
| 4 | 8***5 | Контргайка | |
| 5 | 8***1 | Винт | |
| 6 | 8***1 | Гайка | |
| 7 | 8***5 | Винт | |
| 8 | 8***6 | Пластина | |
| 9 | 8***8 | Стопорный штифт | |
| 10 | 8***2 | Вал | |
| 11 | 8***8 | Суппорт | |
| 12 | 8***4 | Шприц-масленка | |
| 13 | 8***7 | Вилы для ковша | |
| 14 | 8***9 | Штифт | |
| 15 | 8***7 | Стопорный штифт | |
| 16 | 8***6 | Роликообразный штифт | |
| 17 | 8***7 | Штифт | |
| 18 | 8***1 | Цилиндр | |
| 19 | 8***3 | Втулка | |
| 20 | 8***5 | Штифт | |
| 21 | 8***8 | Винт | |
| 22 | 8***9 | Уплотнительная шайба | |
| 23 | 8***8 | Гайка | |
| 24 | 8***4 | Лезвие ножа | |
| 25 | 8***3 | Гидравлический разъем | |
| 26 | 8***5 | Шарнир | |
| 27 | 8***2 | Гибкий шланг | |
| 28 | 8***0 | Гибкий шланг | |
| 29 | 8***6 | Заклепка | |
| 30 | 8***5 | Фиттинг | |
| 31 | 8***3 | Гидравлический разъем | |
| 32 | 8***4 | Штифт | |
| 33 | 8***9 | Пробка | |
| 34 | 8***0 | Кронштейн | |
| 35 | 8***7 | Хомут | |
| 36 | 8***6 | Штифт | |
| 37 | 8***0 | Винт | |
| 38 | 8***1 | Винт | |
| 39 | 8***2 | Уплотнительная шайба | |
| 41 | 8***0 | Винт | |
| 42 | 8***7 | Пластина | |
| 43 | 8***3 | Шарнир | |
| 44 | 8***4 | Шарнир | |
| 45 | 8***0 | Ограждение | |
| 45 | 8***1 | Ограждение | |
| 46 | 8***2 | Гидравлический разъем | |
| 47 | 8***6 | Плоская шайба |
