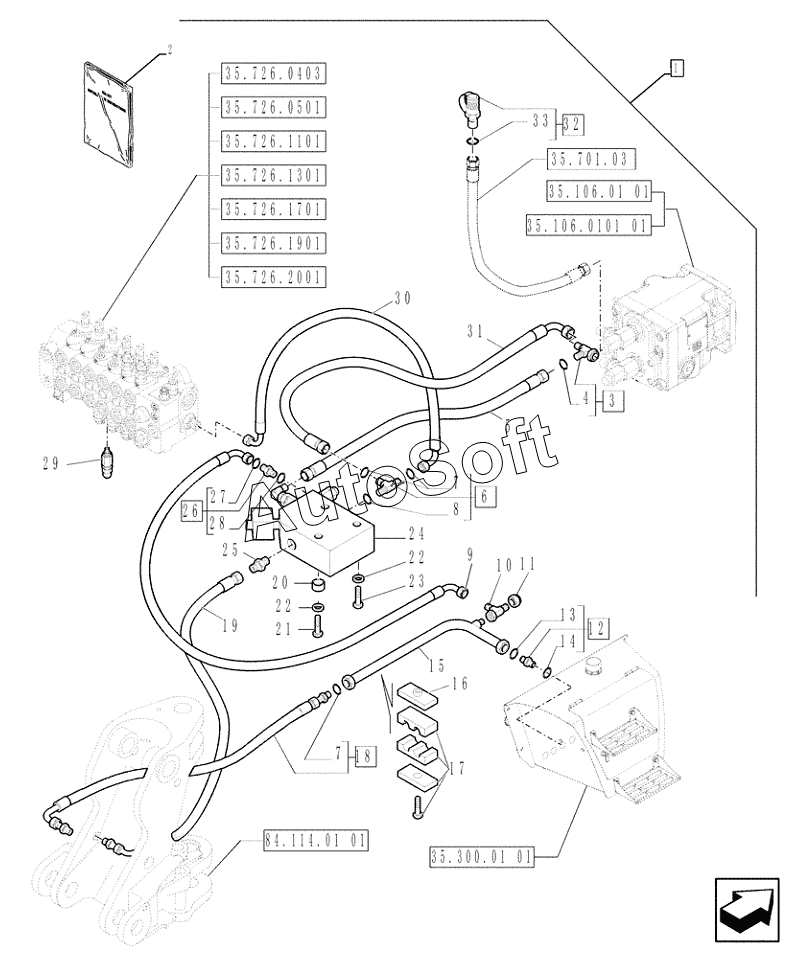

Каталог запасных частей к технике: New Holland Экскаватор B115B (часть 2) (2010). 88.035.17(01) DIA KIT, OPT. HAMMER SYSTEM
26
18
19
20
21
22
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Construction dia | |
| 2 | 8***8 | Instruction | |
| 3 | 8***8 | Tee | |
| 4 | 9***1 | O-RING | |
| 5 | 8***8 | Flexible hose | |
| 6 | 8***4 | Tee | |
| 7 | 9***0 | O-RING | |
| 8 | 1***6 | O-RING | |
| 9 | 8***3 | Гидравлический шланг | |
| 10 | 8***6 | Т-образная деталь | |
| 11 | 8***7 | Крышка | |
| 12 | 8***1 | Гидравлический разъем | |
| 13 | 8***8 | Уплотнительное кольцо | |
| 14 | 8***1 | Уплотнительное кольцо | |
| 15 | 8***4 | Return pipe | |
| 16 | 8***1 | Пластина | |
| 17 | 8***0 | Хомут | |
| 18 | 8***5 | Гидравлический шланг | |
| 19 | 8***4 | Flexible hose | |
| 20 | 8***1 | Распорка | |
| 21 | 3***1 | Bolt | |
| 22 | 1***9 | Шайба бельвиля | |
| 23 | 1***1 | Винт | |
| 24 | 8***7 | Valve | |
| 25 | 8***6 | Фиттинг | |
| 26 | 8***1 | Фиттинг | |
| 27 | 8***1 | Уплотнительное кольцо | |
| 28 | 8***7 | Уплотнительное кольцо | |
| 29 | 8***0 | Valve | |
| 30 | 8***7 | Flexible hose | |
| 31 | 8***1 | Flexible hose | |
| 32 | 8***6 | Охватываем. Быстр. М | |
| 33 | 8***7 | Уплотнительное кольцо |
