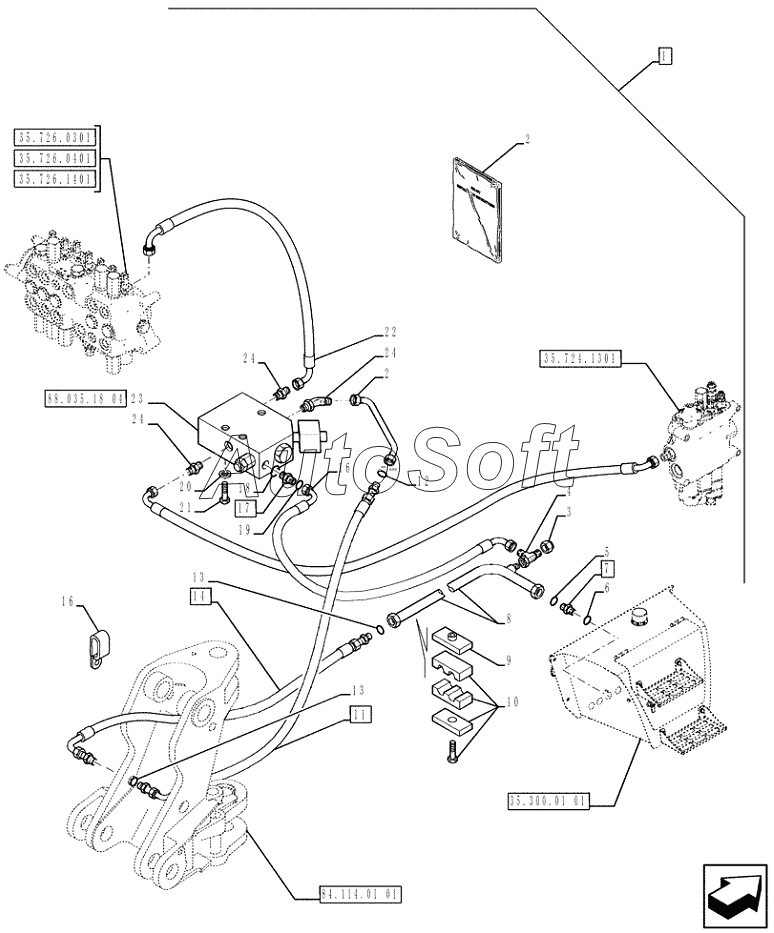

Каталог запасных частей к технике: New Holland Экскаватор B90B (часть 2) (2012). 88.035.18(01)DIA KIT, OPT. HAMMER SYSTEM CP 2WS MECHANICAL CONTROL
13
13
24
24
24
23
22
21
20
19
18
17
16
16
14
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | KIT | |
| 2 | 8***8 | Instruction | |
| 3 | 8***7 | Крышка | |
| 4 | 8***6 | Т-образная деталь | |
| 5 | 8***8 | Уплотнительное кольцо | |
| 6 | 8***1 | Уплотнительное кольцо | |
| 7 | 8***1 | Гидравлический разъем | |
| 8 | 8***4 | Return pipe | |
| 9 | 8***1 | Пластина | |
| 10 | 8***0 | Хомут | |
| 11 | 8***4 | Гидравлический шланг | |
| 12 | 9***6 | O-RING | |
| 13 | 9***0 | O-RING | |
| 14 | 8***5 | Гидравлический шланг | |
| 15 | 8***6 | Гидравлический шланг | |
| 16 | 8***3 | Гидравлический шланг | |
| 17 | 9***3 | CONNECTOR | |
| 18 | 9***3 | O-RING | |
| 19 | 9***1 | O-RING | |
| 20 | 1***9 | Шайба бельвиля | |
| 21 | 1***1 | Винт | |
| 22 | 8***7 | Flexible hose | |
| 23 | 8***6 | Клапан гидравлический | |
| 24 | 8***6 | Фиттинг | |
| 25 | 8***2 | Tube |
