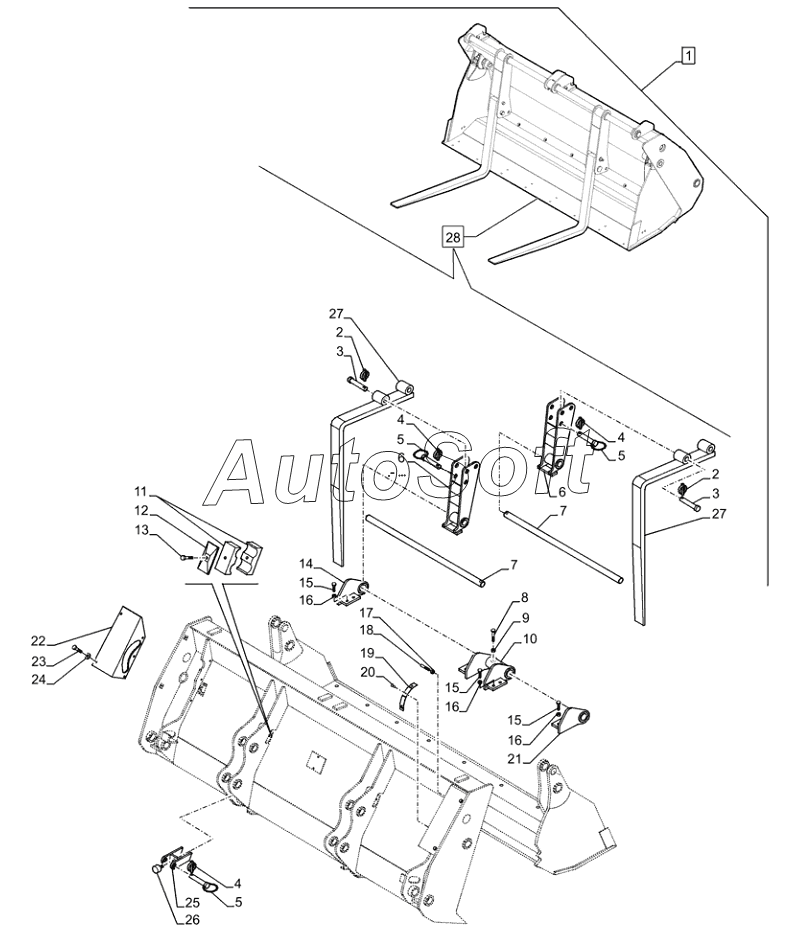

Каталог запасных частей к технике: New Holland Экскаватор B90B (часть 3) (2012). 88.082.18(02)DIA KIT, OPT. 6X1 LOADER BUCKET 1M3 WITH TEETH COMMON GREY
1
2
2
3
3
4
4
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Dia KIT, tlb | |
| 2 | 8***7 | Стопорный штифт | |
| 3 | 8***9 | Штифт | |
| 4 | 8***8 | Стопорный штифт | |
| 5 | 8***4 | Штифт | |
| 6 | 8***8 | Суппорт | |
| 7 | 8***2 | Вал | |
| 8 | 8***8 | Винт | |
| 9 | 8***5 | Контргайка | |
| 10 | 8***4 | Шарнир | |
| 11 | 8***7 | Хомут | |
| 12 | 8***6 | Пластина | |
| 13 | 8***0 | Винт | |
| 14 | 8***3 | Шарнир | |
| 15 | 8***5 | Винт | |
| 16 | 8***6 | Плоская шайба | |
| 17 | 8***1 | Гайка | |
| 18 | 8***1 | Винт | |
| 19 | 8***7 | Пластина | |
| 20 | 8***6 | Заклепка | |
| 21 | 8***5 | Шарнир | |
| 22 | 8***0 | Ограждение | |
| 22 | 8***1 | Ограждение | |
| 23 | 8***1 | Винт | |
| 24 | 8***2 | Уплотнительная шайба | |
| 25 | 8***0 | Кронштейн | |
| 26 | 8***9 | Пробка | |
| 27 | 8***7 | Вилы для ковша | |
| 28 | 4***5 | Bucket | |
| 28 | 8***2 | Грейфер |
