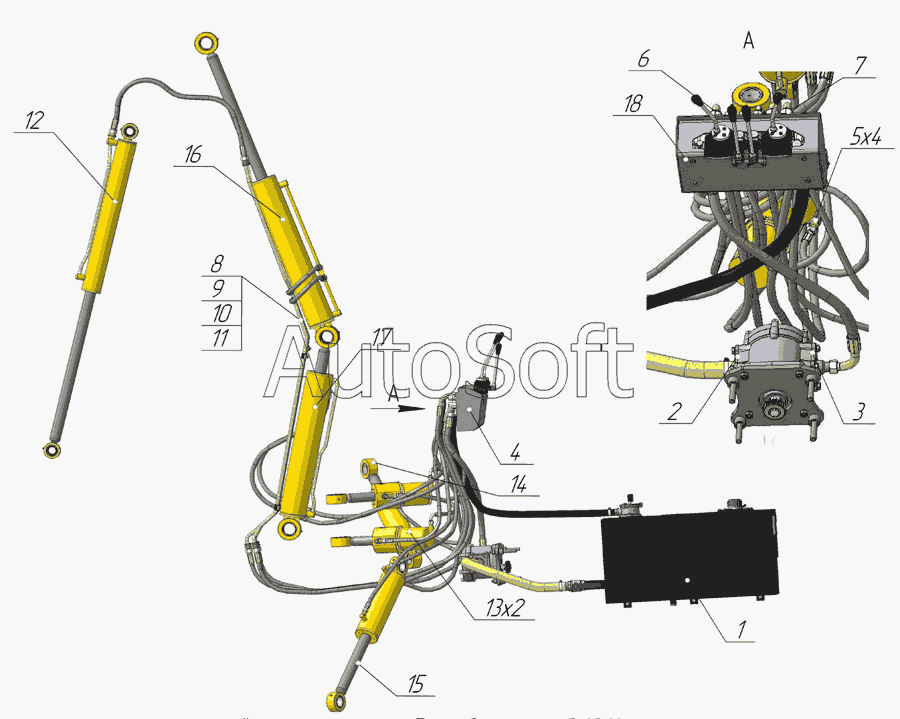

Каталог запасных частей к технике: Беловеж ЭБП-9 (2015). Общий вид и основные узлы гидрооборудования Э-05-09
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Гидробак Э-01-09.01-01 | |
| 2 | Э***2 | Патрубок насоса подводящий Э-01-09.02 | |
| 3 | Э***3 | Патрубок насоса подающий Э-01-09.03 | |
| 4 | Э***5 | Коробка под гидрораспределитель Э-01-09.05 | |
| 5 | Э***6 | Угольник Э-01-09.16 | |
| 6 | Э***1 | Штуцер угловой напорный | |
| 7 | Э***2 | Штуцер угловой сливной | |
| 8 | Э***4 | Трубка Э-05-09.01-Э-05-09.04 | |
| 9 | Э***4 | Трубка Э-05-09.01-Э-05-09.04 | |
| 10 | Э***4 | Трубка Э-05-09.01-Э-05-09.04 | |
| 11 | Э***4 | Трубка Э-05-09.01-Э-05-09.04 | |
| 12 | Ц***1 | Гидроцилиндр ЦГ-ПМК-90.56.700.1100-К1-УР20-01 | |
| 13 | Ц***1 | Гидроцилиндр | |
| 14 | Ц***1 | Гидроцилиндр | |
| 15 | Ц***2 | Гидроцилиндр | |
| 16 | Ц***1 | Гидроцилиндр | |
| 17 | Ц***2 | Гидроцилиндр | |
| 18 | Н***6 | Гидрораспрeделитель 6-ти секционный с регенерацией НС/D4/6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
