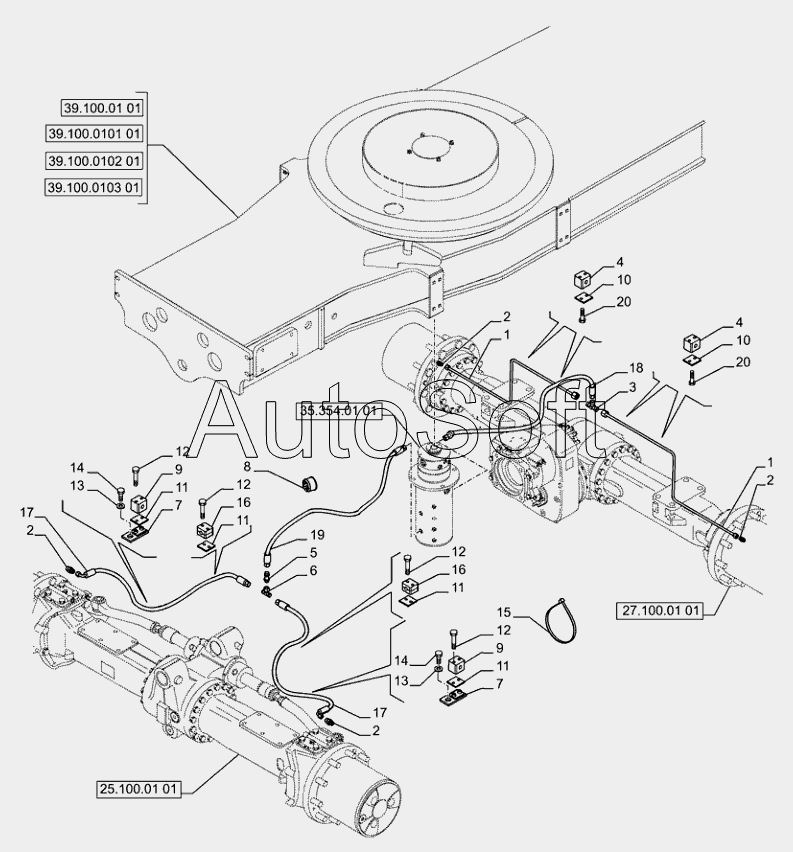

Каталог запасных частей к технике: CASE IH WX-188 (часть 1) (2014). 33.202.01(03) - VAR - 461150, 461151, 461153, 461155 - UNDERCARRIAGE (L=2,50MT) - BRAKE- LINES
1
1
2
2
2
2
3
4
4
5
6
7
7
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | RIGID TUBE | |
| 2 | 2***2 | HYD CONNECTOR | |
| 3 | 1***6 | TEE | |
| 4 | 2***9 | CLIP | |
| 5 | 2***0 | FITTING | |
| 6 | 1***8 | SOCKET | |
| 7 | 8***8 | PLATE | |
| 8 | 8***3 | RUBBER RING | |
| 9 | 5***4 | CLAMP | |
| 10 | 5***6 | THRUST PLATE | |
| 11 | 5***6 | PLATE | |
| 12 | 5***0 | BOLT | |
| 13 | 1***1 | WASHER | |
| 14 | 8***2 | BOLT | |
| 15 | 9***9 | CABLE TIE | |
| 16 | 2***8 | CLIP | |
| 17 | 4***1 | FLEXIBLE HOSE | |
| 18 | 8***0 | HYDRAULIC HOSE | |
| 19 | 8***3 | HOSE | |
| 20 | 1***1 | BOLT |
