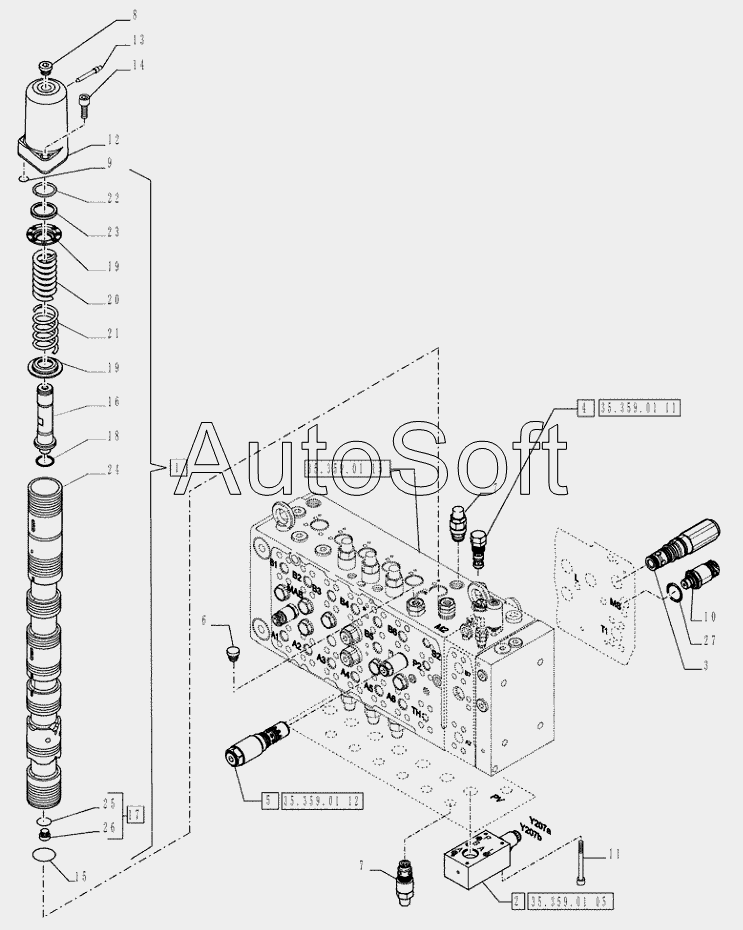

Каталог запасных частей к технике: CASE IH WX-188 (часть 1) (2014). 35.359.01(16) - CONTROL VALVE - VERSIONI 02 - BREAKDOWN
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | PISTON | |
| 2 | 6***7 | PILOT VALVE | |
| 3 | 8***4 | HYDRAULIC VALVE | |
| 4 | 2***3 | VALVE PRESSURE RELIE | |
| 5 | 8***0 | SOLENOID VALVE | |
| 6 | 8***2 | SCREW | |
| 7 | 1***8 | HYDRAULIC VALVE | |
| 8 | 1***7 | PLUG | |
| 9 | 2***7 | O-RING | |
| 10 | 8***3 | SENSOR | |
| 11 | 1***1 | HEX SOC SCREW | |
| 12 | 8***2 | CAP | |
| 13 | 8***7 | PLUG | |
| 14 | 1***1 | SCREW | |
| 15 | 1***8 | O-RING | |
| 16 | 8***1 | PISTON PIN | |
| 17 | 1***1 | PLUG | |
| 18 | 1***7 | SEALING RING | |
| 19 | 1***1 | SPRING SEAT | |
| 20 | 2***2 | SPRING | |
| 21 | 1***3 | SPRING | |
| 22 | 2***7 | SNAP RING | |
| 23 | 1***7 | RING | |
| 24 | N***S | NOT SERVICED SEPARATELY | |
| 25 | 8***8 | SEAL | |
| 26 | N***S | NOT SERVICED SEPARATELY | |
| 27 | 1***7 | SEALING RING |
