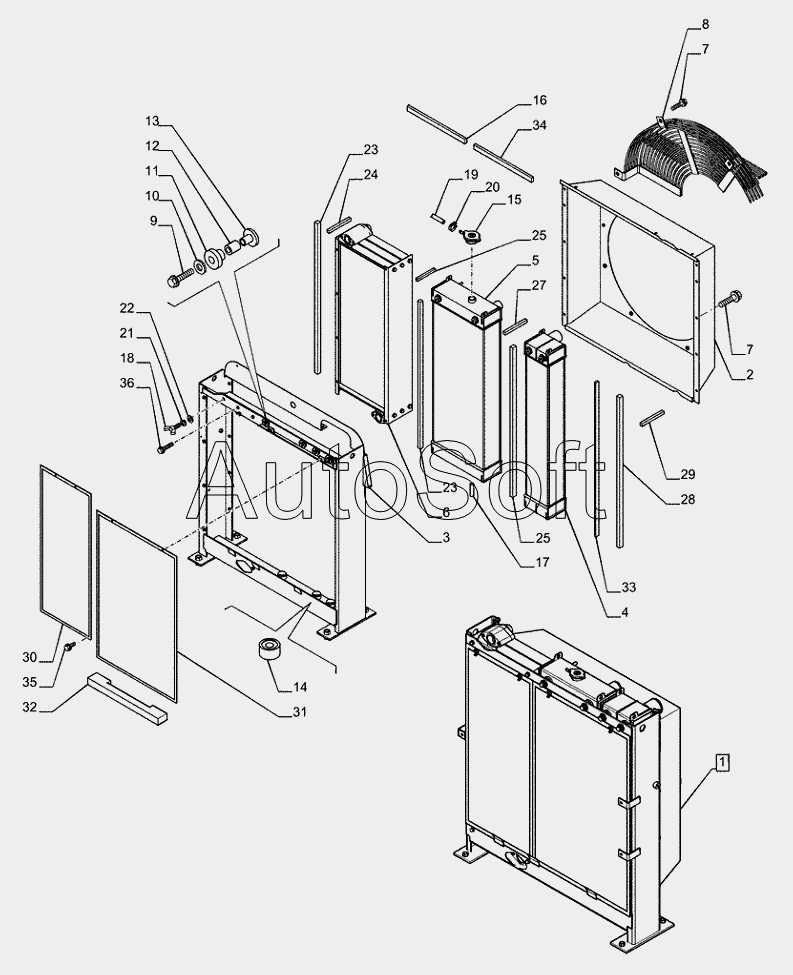

Каталог запасных частей к технике: CASE IH WX-188 (часть 1) (2014). 10.406.01(02) - RADIATOR, COMPONENTS
28
19
20
21
22
23
23
24
25
25
27
18
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | RADIATOR | |
| 2 | 8***9 | GUARD | |
| 3 | 8***2 | FRAME | |
| 4 | 8***3 | PLATE | |
| 5 | 8***7 | RADIATOR | |
| 6 | 8***9 | PLATE | |
| 7 | 4***3 | BOLT | |
| 8 | 8***6 | GUARD | |
| 9 | 4***8 | BOLT | |
| 10 | 1***4 | WASHER | |
| 11 | 8***6 | GASKET | |
| 12 | 8***0 | SPACER | |
| 13 | 8***3 | GASKET | |
| 14 | 8***4 | INSULATOR | |
| 15 | 8***6 | RADIATOR CAP | |
| 16 | 8***9 | FOAM INSULATION | |
| 17 | 8***6 | TUBE | |
| 18 | 8***3 | SCREW | |
| 19 | 8***5 | FLEXIBLE HOSE | |
| 20 | 8***3 | CLAMP | |
| 21 | 1***9 | WASHER | |
| 22 | 8***0 | WASHER | |
| 23 | 8***3 | SEALING STRIP | |
| 24 | 8***1 | SEALING STRIP | |
| 25 | 8***7 | GASKET | |
| 27 | 8***9 | SEALING STRIP | |
| 28 | 8***2 | SEALING STRIP | |
| 29 | 8***0 | RUBBER SEAL | |
| 30 | 8***5 | GUARD | |
| 31 | 8***7 | GUARD | |
| 32 | 8***4 | INSULATOR | |
| 33 | 8***3 | SEALING STRIP | |
| 34 | 8***6 | SEALING STRIP | |
| 35 | 9***7 | BOLT | |
| 36 | 9***4 | BOLT |
