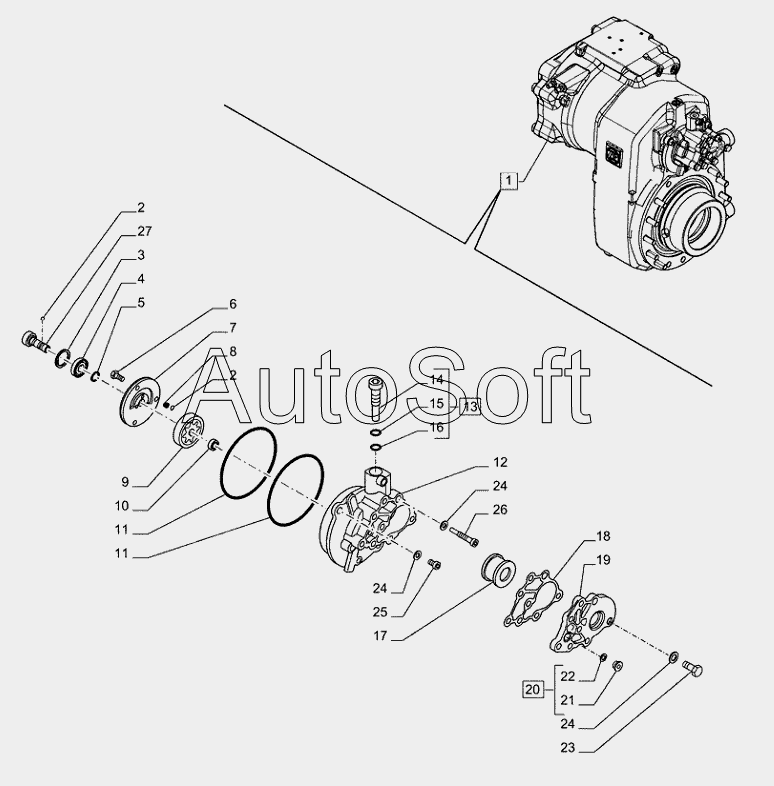

Каталог запасных частей к технике: CASE IH WX-188 (часть 1) (2014). 21.113.04(01A) - VAR - 461150, 461151, 461153, 461155, 461252, 461253, 461254, 461256 -UNDERCARRIAGE, TRANSMISSION, GEAR, LUBE PUMP, OIL- BEGIN YR 23-MAY-2014
1
2
2
5
3
4
7
6
8
9
10
12
11
11
13
14
15
16
17
18
19
21
20
22
23
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | TRANSMISSION | |
| 2 | 8***5 | BALL | |
| 3 | 8***2 | RING | |
| 4 | 8***0 | BEARING ASSY | |
| 5 | 8***1 | RING | |
| 6 | 8***6 | SCREW | |
| 7 | 8***1 | COVER | |
| 8 | 8***4 | SPRING | |
| 9 | 8***3 | ROTOR | |
| 10 | 8***2 | SLEEVE | |
| 11 | 8***7 | O-RING | |
| 12 | 8***4 | BOX | |
| 13 | 8***5 | HYDRAULIC VALVE | |
| 14 | N***S | NOT SERVICED SEPARATELY | |
| 15 | S***7 | O-RING | |
| 16 | 8***6 | O-RING | |
| 17 | 8***7 | FILTER SCREEN | |
| 18 | 8***8 | GASKET | |
| 19 | 8***9 | COVER | |
| 20 | 4***5 | PLUG | |
| 21 | N***S | NOT SERVICED SEPARATELY | |
| 22 | S***1 | O-RING | |
| 23 | 4***9 | SCREW | |
| 24 | 4***5 | WASHER | |
| 25 | 8***8 | SCREW | |
| 26 | 9***1 | HEX SOC SCREW | |
| 27 | 8***9 | SHAFT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
