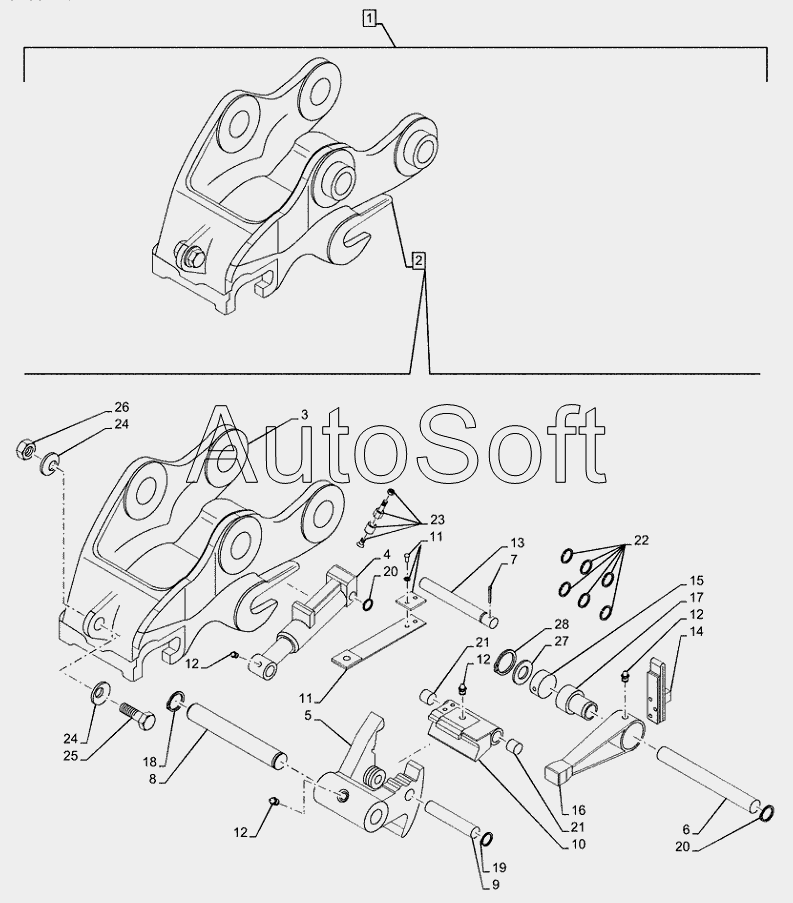

Каталог запасных частей к технике: CASE IH WX-188 (часть 2) (2014). 84.100.313 - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | KIT | |
| 2 | 4***3 | QUICK-HITCH | |
| 3 | N***S | NOT SERVICED SEPARATELY | |
| 4 | 4***7 | HYDRAULIC CYLINDER | |
| 5 | 4***0 | HOOK | |
| 6 | 4***2 | PIN | |
| 7 | 8***7 | SPLIT PIN/SAFETY PIN | |
| 8 | 4***5 | PIN | |
| 9 | 4***9 | PIN | |
| 10 | 4***2 | LATCH | |
| 11 | 4***7 | SPRING | |
| 12 | 8***4 | LUBE NIPPLE | |
| 13 | 4***2 | PIN | |
| 14 | 3***1 | SPRING | |
| 15 | 4***5 | BUSHING | |
| 16 | 4***6 | LOCKING BAR | |
| 17 | 4***1 | BUSHING | |
| 18 | 4***2 | CIRCLIP | |
| 19 | 8***4 | CIRCLIP | |
| 20 | 4***5 | CIRCLIP | |
| 21 | 4***0 | BUSHING | |
| 22 | 4***2 | SET | |
| 23 | 4***3 | SOLENOID | |
| 24 | 4***9 | SPACER | |
| 25 | 3***5 | BOLT | |
| 26 | 6***1 | NUT | |
| 27 | 4***6 | SPACER | |
| 28 | 4***5 | CIRCLIP |
