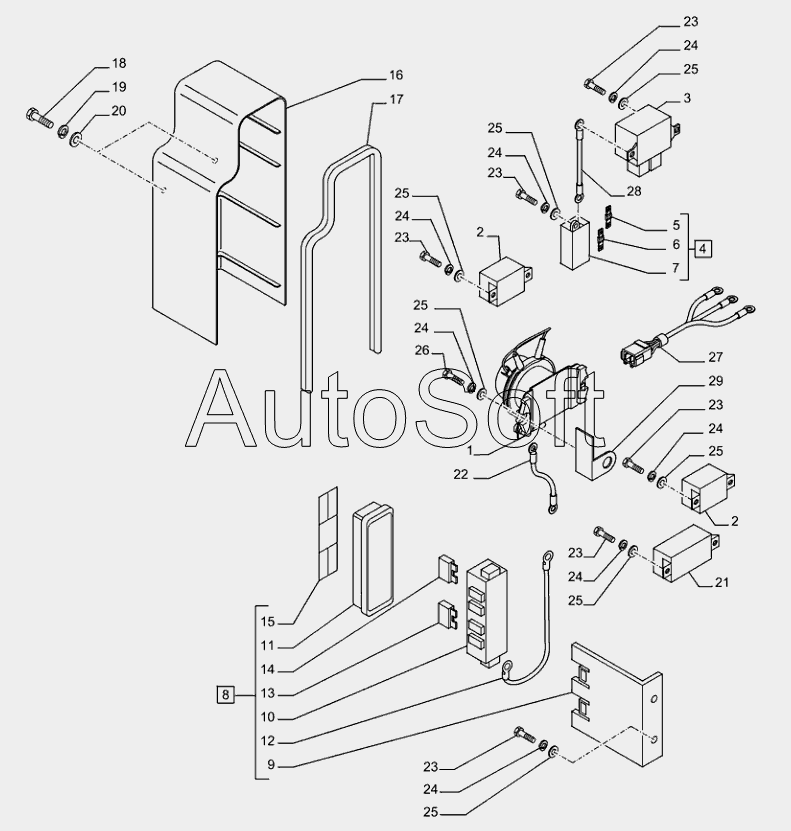

Каталог запасных частей к технике: CASE IH WX-188 (часть 2) (2014). 55.100.02(01) - ELECTRONIC SYSTEM BATTERY
24
24
24
24
24
24
24
17
18
18
18
19
20
21
22
23
23
23
23
23
23
16
25
25
25
25
25
25
25
26
26
26
27
28
28
28
29
1
15
14
13
12
11
10
9
8
7
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | RELAY | |
| 2 | 7***9 | RELAY | |
| 3 | 6***3 | RELAY | |
| 3 | 8***2 | RELAY | |
| 4 | 7***4 | FUSE BOX | |
| 5 | 7***0 | HOUSING | |
| 6 | 7***9 | FUSE | |
| 7 | N***S | NOT SERVICED SEPARATELY | |
| 8 | 8***8 | FUSE BOX | |
| 9 | 8***3 | BRACKET | |
| 10 | N***S | NOT SERVICED SEPARATELY | |
| 11 | 8***7 | COVER | |
| 12 | 8***0 | WIRE HARNESS | |
| 13 | 3***1 | FUSE | |
| 14 | 8***1 | FUSE | |
| 15 | 8***2 | DECAL | |
| 16 | 8***5 | COVER | |
| 17 | 8***1 | RUBBER SEAL | |
| 18 | 1***4 | BOLT | |
| 18 | 4***3 | BOLT | |
| 19 | 1***4 | WASHER | |
| 20 | 1***1 | WASHER | |
| 21 | 2***4 | REGULATOR | |
| 22 | 8***4 | WIRE HARNESS | |
| 23 | 1***1 | HEX SOC SCREW | |
| 24 | 1***1 | WASHER | |
| 25 | 1***4 | WASHER | |
| 26 | 1***4 | SCREW | |
| 26 | 4***4 | BOLT | |
| 27 | 4***3 | WIRE HARNESS | |
| 28 | 7***8 | ELECTRIC CABLE | |
| 28 | 8***4 | WIRE HARNESS | |
| 29 | 8***1 | BRACKET |
