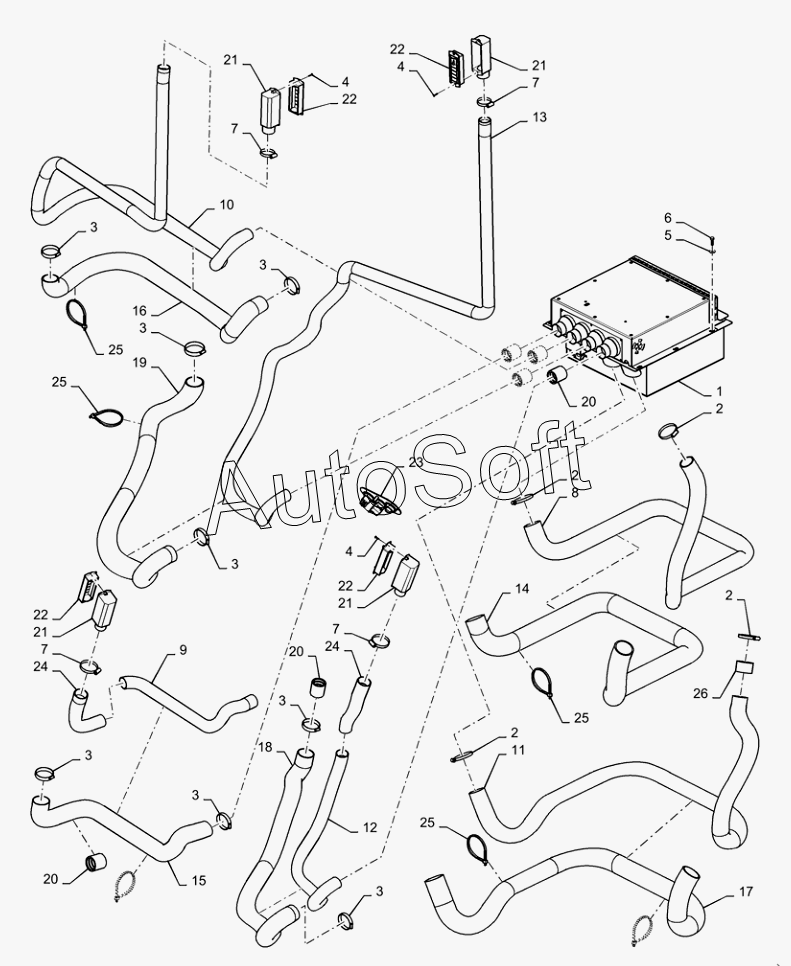

Каталог запасных частей к технике: CASE IH Case-570T (2010). 90.150.AB(01) - HVAC CAB
1
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
21
22
22
22
22
23
24
24
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | KIT | |
| 2 | 1***0 | COLLAR | |
| 3 | 1***0 | HOSE CLAMP | |
| 4 | 4***6 | SCREW | |
| 5 | 1***4 | BELLEVILLE WASHER | |
| 6 | 1***4 | BOLT | |
| 7 | 1***0 | CLAMP | |
| 8 | 4***7 | TUBE | |
| 9 | 4***0 | TUBE | |
| 10 | 4***2 | TUBE | |
| 11 | 4***9 | TUBE | |
| 12 | 4***4 | TUBE | |
| 13 | 4***3 | TUBE | |
| 14 | 4***4 | TUBE | |
| 15 | 4***9 | TUBE | |
| 16 | 4***5 | TUBE | |
| 17 | 4***9 | TUBE | |
| 18 | 4***3 | TUBE | |
| 19 | 4***4 | TUBE | |
| 20 | 8***2 | HOSE | |
| 21 | 4***2 | AIR DUCT | |
| 22 | 8***4 | DIFFUSER | |
| 23 | 8***1 | CONTROL | |
| 24 | 4***0 | TUBE | |
| 25 | L***1 | CABLE TIE | |
| 26 | 4***3 | SLEEVE |
