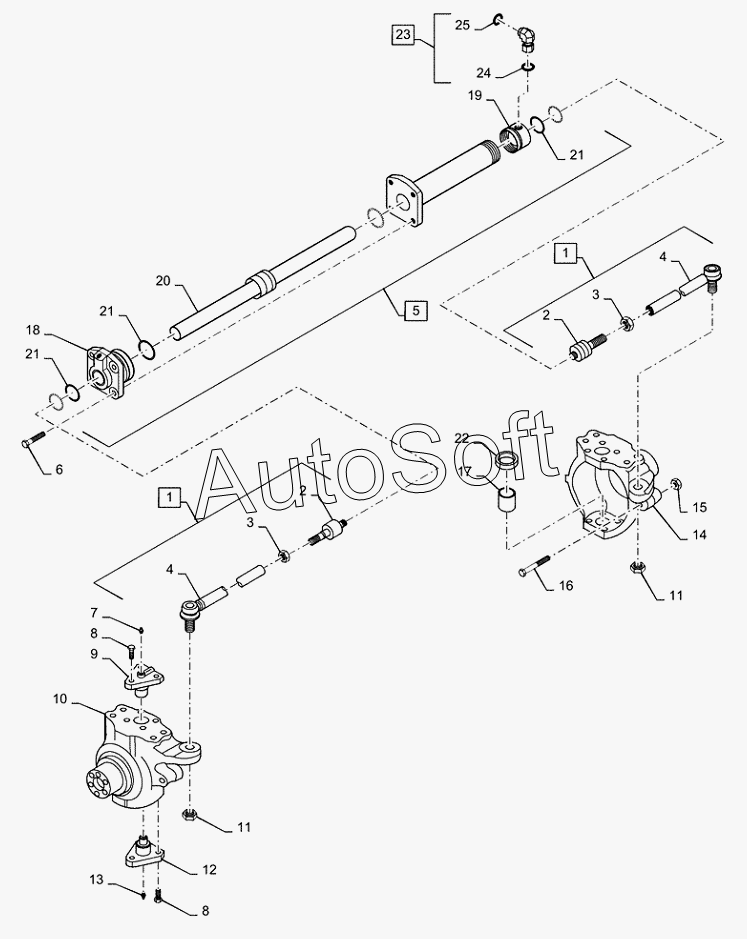

Каталог запасных частей к технике: CASE IH Case-570T (2010). 25.100.AV(02) - SWIVEL HOUSINGS AND STEERING CYLINDER, 4WD
1
1
2
2
3
3
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | STEERING ARM | |
| 2 | 8***5 | BALL JOINT | |
| 3 | 8***6 | NUT | |
| 4 | 8***3 | STEERING TIE-ROD | |
| 5 | 8***8 | STEERING CYLINDER | |
| 6 | 8***7 | BOLT | |
| 7 | 3***4 | NIPPLE | |
| 8 | 2***4 | BOLT | |
| 9 | 9***3 | PIVOT | |
| 10 | 8***0 | STEERING KNUCKLE | |
| 11 | 8***2 | NUT | |
| 12 | 9***5 | PIVOT | |
| 13 | N***5 | LUBE NIPPLE | |
| 14 | 8***9 | STEERING KNUCKLE | |
| 15 | 8***9 | NUT | |
| 16 | 8***7 | SCREW | |
| 17 | 8***8 | BRONZE BUSHING | |
| 18 | 8***2 | CYLINDER END CAP | |
| 19 | 8***2 | CYLINDER HEAD | |
| 20 | 8***3 | ROD | |
| 21 | 8***4 | OIL SEAL | |
| 22 | 8***3 | SEALING RING | |
| 23 | 9***1 | ELBOW | |
| 24 | 9***3 | O-RING | |
| 25 | 9***1 | O-RING |
