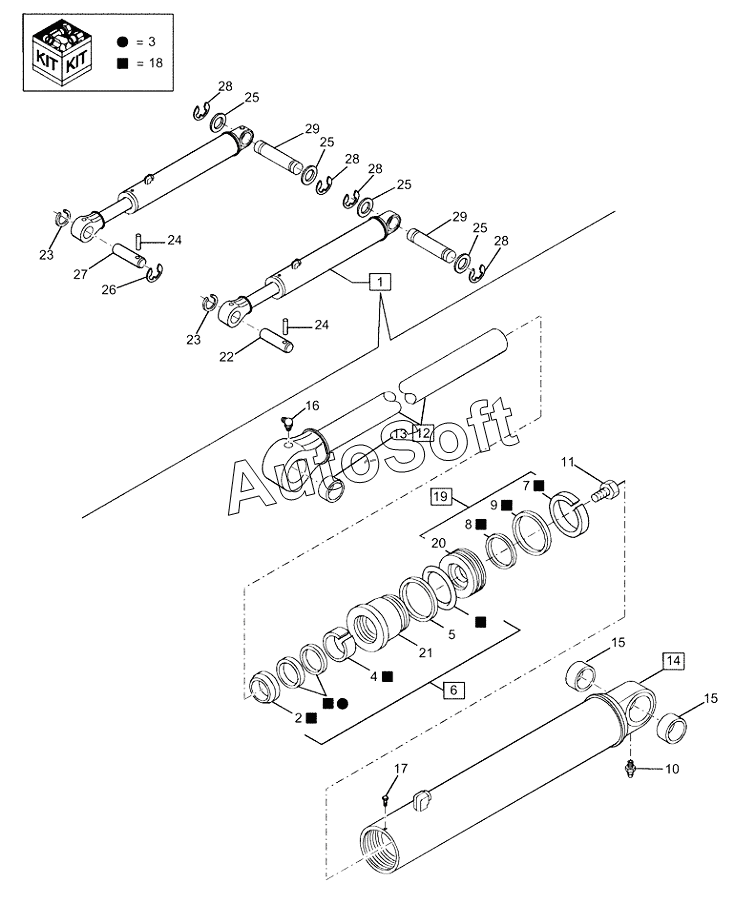

Каталог запасных частей к технике: CASE IH Case-580T (часть 1) (2012). 35.701.11 LOADER CYLINDER
-1/199.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
27
28
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Hydraulic cylinder | |
| 2 | D***4 | WIPER SEAL | |
| 3 | 1***1 | SEAL KIT | |
| 4 | G***3 | WEAR RING | |
| 5 | 8***4 | SEALING RING | |
| 6 | 8***0 | Gland | |
| 7 | 1***1 | Sealing ring | |
| 8 | 1***1 | RING | |
| 9 | 1***1 | SEAL | |
| 10 | 2***1 | LUBE NIPPLE | |
| 11 | 8***0 | Special bolt | |
| 12 | 8***0 | Rod | |
| 13 | 8***5 | BUSHING | |
| 14 | 8***7 | Tube | |
| 15 | 8***7 | BUSHING | |
| 16 | 2***5 | NIPPLE | |
| 17 | G***5 | SELF-TAP SCREW | |
| 18 | 8***9 | Seal kit | |
| 19 | 8***8 | Piston | |
| 20 | 8***9 | Piston | |
| 21 | N***S | NOT SERVICED SEPARATELY | |
| 22 | 8***8 | ROLL PIN | |
| 23 | 8***4 | RING | |
| 24 | 8***4 | ROLL PIN | |
| 25 | 4***2 | WASHER | |
| 26 | 8***6 | Snap ring | |
| 27 | 8***9 | Pin | |
| 28 | 4***4 | CIRCLIP | |
| 29 | 8***3 | PIN |
