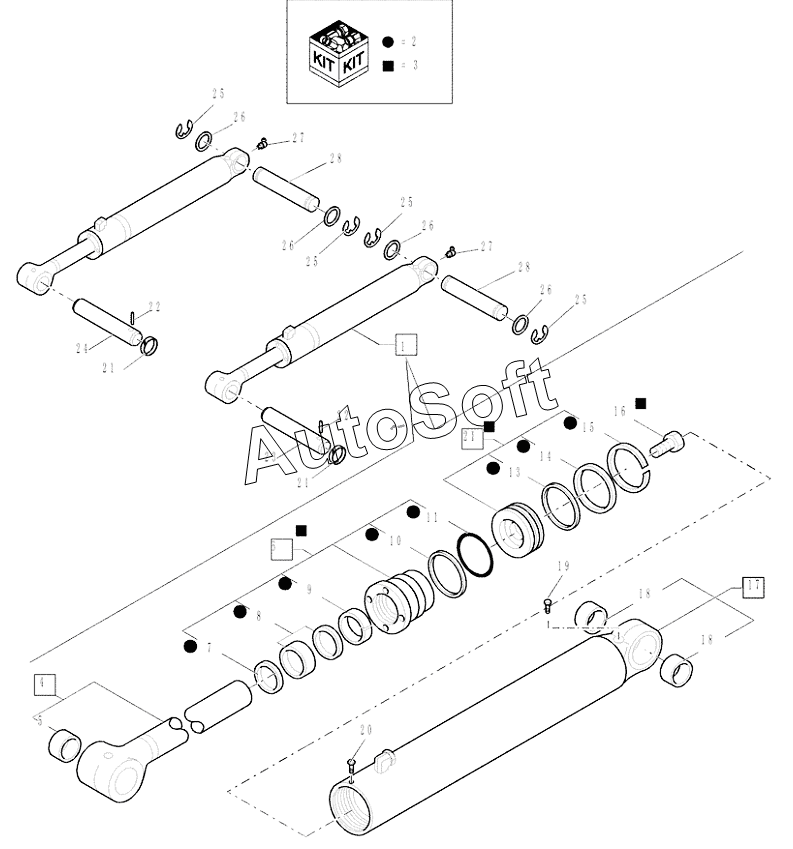

Каталог запасных частей к технике: CASE IH Case-580T (часть 1) (2012). 35.701.1102 LIFT CYLINDER
-1/200.gif)
15
28
28
27
27
26
26
26
26
25
25
25
25
24
23
22
22
21
21
21
20
19
18
18
17
16
1
14
13
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Hydraulic cylinder | |
| 2 | 8***8 | SEAL KIT | |
| 3 | 8***6 | REPAIR KIT | |
| 4 | 8***3 | Rod | |
| 5 | 8***4 | Bushing | |
| 6 | 8***6 | GLAND | |
| 7 | 8***9 | WIPER SEAL | |
| 8 | 8***0 | SEAL KIT | |
| 9 | 8***6 | NYLON BEARING | |
| 10 | 8***1 | BACK-UP RING | |
| 11 | 8***4 | O-RING | |
| 12 | 8***9 | PISTON | |
| 13 | 8***1 | RING | |
| 14 | 8***3 | SEAL | |
| 15 | 8***4 | WEAR RING | |
| 16 | 8***0 | BOLT | |
| 17 | 8***5 | Barrel | |
| 18 | 8***7 | BUSHING | |
| 19 | 3***0 | Plug | |
| 20 | 2***6 | SELF-TAP SCREW | |
| 21 | 8***2 | RING | |
| 22 | 8***3 | PIN | |
| 23 | 8***0 | Pin | |
| 24 | 8***9 | Pin | |
| 25 | 4***4 | CIRCLIP | |
| 26 | 4***2 | WASHER | |
| 27 | 8***4 | LUBE NIPPLE | |
| 28 | 8***2 | Pin |
