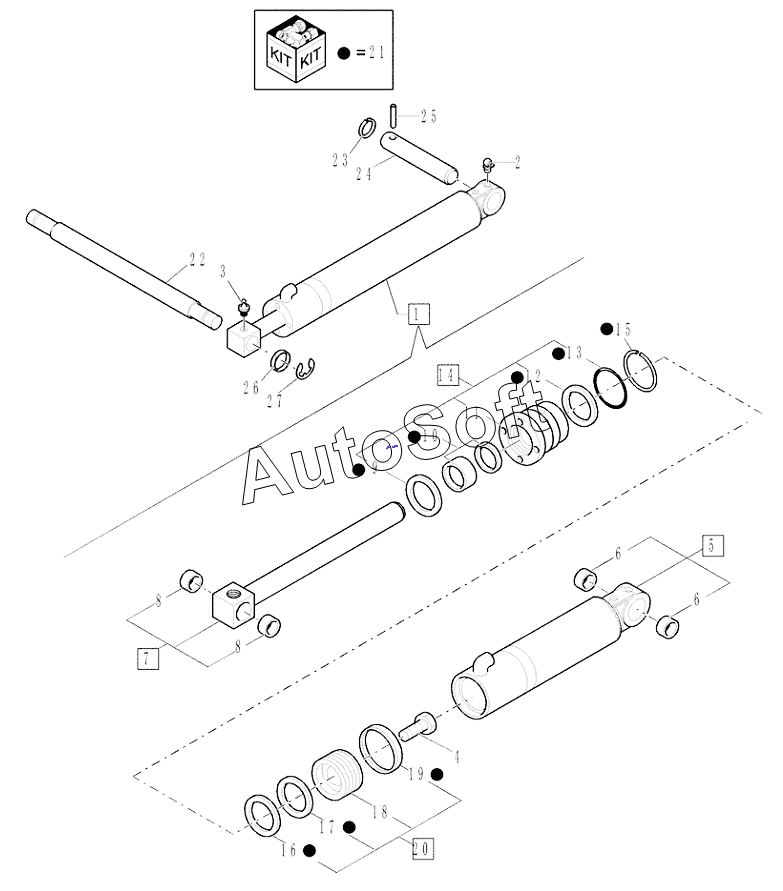

Каталог запасных частей к технике: CASE IH Case-580T (часть 1) (2012). 35.723.0202 LOADER BUCKET CYLINDER
-1/214.gif)
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Hydraulic cylinder | |
| 2 | 8***4 | LUBE NIPPLE | |
| 3 | 8***2 | NIPPLE | |
| 4 | 8***0 | BOLT | |
| 5 | 8***4 | Tube | |
| 6 | 8***4 | Bushing | |
| 7 | 8***1 | Rod | |
| 8 | 8***0 | Bushing | |
| 9 | 8***4 | Sealing ring | |
| 10 | 8***5 | Seal kit | |
| 11 | 8***4 | Gland | |
| 12 | 8***6 | BACK-UP RING | |
| 13 | 8***3 | O-RING | |
| 14 | 8***5 | Gland | |
| 15 | 8***5 | RETAINING WIRE | |
| 16 | 8***0 | RING | |
| 17 | 8***2 | SEAL | |
| 18 | 8***1 | Piston | |
| 19 | 8***3 | WEAR RING | |
| 20 | 8***0 | Piston | |
| 21 | 8***7 | Seal kit | |
| 22 | 8***7 | Spacer | |
| 23 | 8***2 | RING | |
| 24 | 8***9 | Pin | |
| 25 | 8***3 | PIN | |
| 26 | 8***8 | WASHER | |
| 27 | 8***3 | RING |
