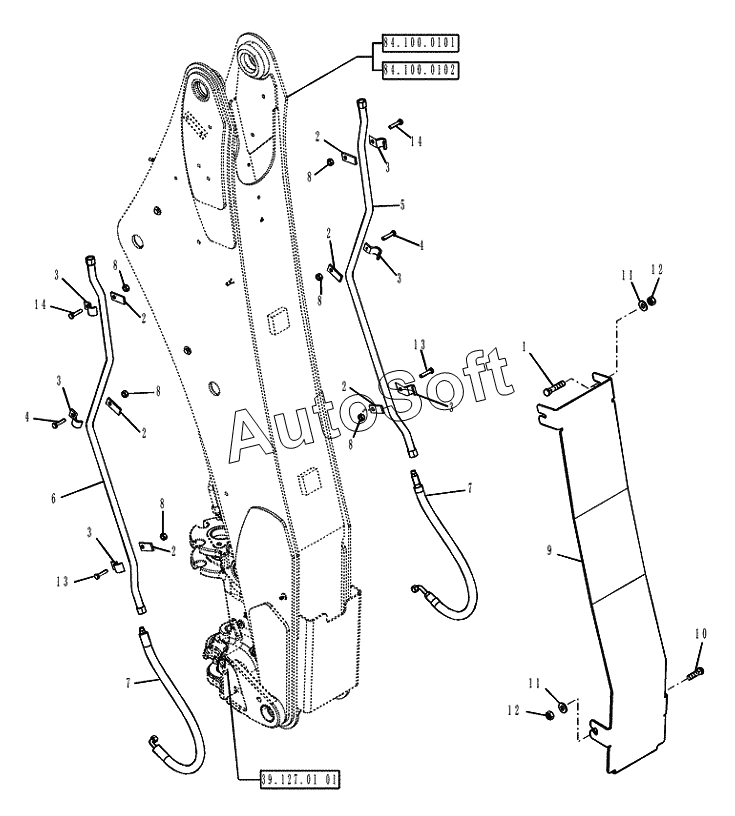

Каталог запасных частей к технике: CASE IH Case-580T (часть 1) (2016). 35.360.0201(01) - BACKHOE HAMMER SYSTEM STD DIPPER (VAR.742006-742008)
-1/121.gif)
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
6
7
7
8
8
8
8
8
8
9
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | CARRIAGE BOLT | |
| 2 | 4***5 | PLATE | |
| 2 | 8***5 | PLATE | |
| 3 | 2***1 | SHIN | |
| 4 | 8***5 | BOLT | |
| 5 | 8***2 | HYD TUBE | |
| 6 | 8***5 | HYD TUBE | |
| 7 | 8***2 | HOSE | |
| 8 | 1***1 | Lock nut | |
| 9 | 8***5 | GUARD | |
| 10 | 8***0 | CARRIAGE BOLT | |
| 11 | 8***1 | WASHER | |
| 12 | 3***5 | NUT | |
| 13 | 1***8 | BOLT | |
| 14 | 1***1 | BOLT |
