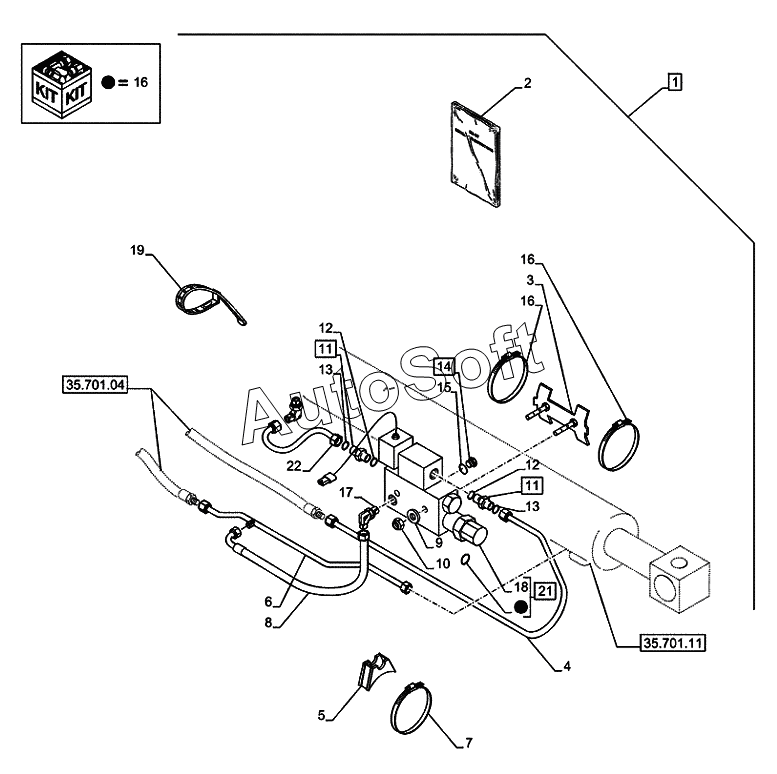

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 88.035.04(01) - DIA KIT, LOCKING VALVE ON LOADER TILT CYLINDER - C7348
-2/432.gif)
11
11
22
22
21
19
18
17
16
16
16
15
14
13
13
12
12
1
10
9
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Kit | |
| 2 | 8***9 | Instruction | |
| 3 | 8***1 | SUPPORT | |
| 4 | 8***0 | Tube | |
| 4 | 8***2 | Tube | |
| 5 | 8***8 | SPACER | |
| 6 | 8***2 | Rigid tube | |
| 6 | 8***4 | Rigid tube | |
| 7 | 8***8 | HOSE CLAMP | |
| 8 | 8***6 | FLEXIBLE HOSE | |
| 9 | 1***9 | WASHER | |
| 10 | 1***1 | NUT | |
| 11 | 8***4 | FITTING | |
| 12 | 8***5 | O-RING | |
| 13 | 8***8 | O-RING | |
| 14 | 8***5 | PLUG | |
| 15 | 8***0 | O-RING | |
| 16 | 8***3 | HOSE CLAMP | |
| 17 | 8***0 | ELBOW | |
| 18 | 8***3 | COIL | |
| 19 | 1***7 | COLLAR | |
| 20 | 8***9 | KIT | |
| 21 | 8***3 | HYDRAULIC VALVE | |
| 22 | 8***8 | HYD TUBE | |
| 22 | 8***4 | HYD TUBE |
