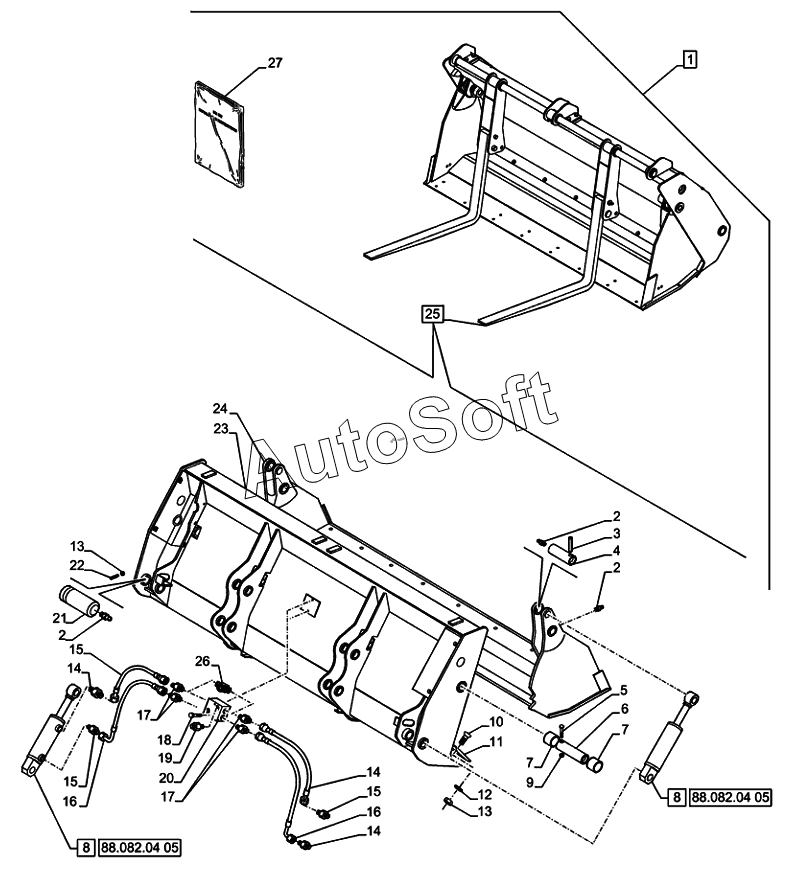

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 88.082.04(01) - DIA KIT, OPT 6X1 LOADER BUCKET WITH TEETH 1M3 "COMMON GREY"
-2/514.gif)
1
2
2
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
13
14
14
14
15
15
15
16
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Dia kit, tlb | |
| 2 | 8***4 | LUBE NIPPLE | |
| 3 | 8***6 | ROLL PIN | |
| 4 | 8***7 | PIN | |
| 5 | 8***8 | SCREW | |
| 6 | 8***5 | PIN | |
| 7 | 8***3 | BUSHING | |
| 8 | 4***9 | HYDRAULIC CYLINDER | |
| 8 | 8***1 | CYLINDER | |
| 9 | 8***5 | LOCK NUT | |
| 10 | 8***8 | SCREW | |
| 11 | 8***4 | KNIFE BLADE | |
| 12 | 8***9 | SEALING WASHER | |
| 13 | 8***8 | NUT | |
| 14 | 8***2 | FLEXIBLE HOSE | |
| 15 | 8***3 | HYD CONNECTOR | |
| 16 | 8***0 | FLEXIBLE HOSE | |
| 17 | 8***3 | HYD CONNECTOR | |
| 18 | 8***0 | SCREW | |
| 19 | 8***2 | HYD CONNECTOR | |
| 20 | 8***5 | FITTING | |
| 21 | 8***6 | PIN | |
| 22 | 8***0 | SCREW | |
| 23 | 8***4 | Bucket | |
| 23 | N***S | NOT SERVICED SEPARATELY | |
| 24 | 8***4 | Bucket | |
| 25 | 4***3 | 47722613 | |
| 25 | 8***2 | Bucket | |
| 26 | 4***4 | BRANCH TEE | |
| 27 | 4***3 | Instruction |
