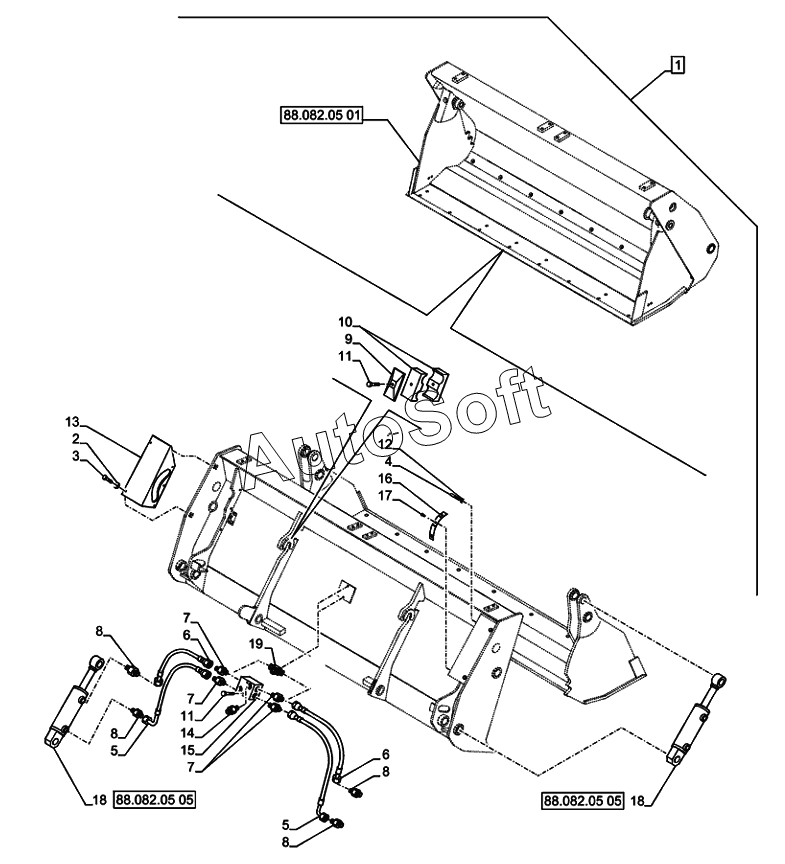

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 88.082.05(02) - DIA KIT, OPT 4X1 LOADER BUCKET WITH TEETH 1M3
-2/521.gif)
1
2
3
4
5
5
6
6
7
7
7
8
8
8
8
9
10
11
11
12
13
13
14
15
16
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | KIT | |
| 2 | 8***1 | SCREW | |
| 3 | 8***2 | SEALING WASHER | |
| 4 | 8***1 | SCREW | |
| 5 | 8***0 | FLEXIBLE HOSE | |
| 6 | 8***2 | FLEXIBLE HOSE | |
| 7 | 8***3 | HYD CONNECTOR | |
| 8 | 8***3 | HYD CONNECTOR | |
| 9 | 8***6 | PLATE | |
| 10 | 8***7 | CLAMP | |
| 11 | 8***0 | SCREW | |
| 12 | 8***1 | NUT | |
| 13 | 8***0 | GUARD | |
| 13 | 8***1 | GUARD | |
| 14 | 8***2 | HYD CONNECTOR | |
| 15 | 8***5 | FITTING | |
| 16 | 8***7 | PLATE | |
| 17 | 8***6 | RIVET | |
| 18 | 4***9 | HYDRAULIC CYLINDER | |
| 18 | 8***1 | CYLINDER | |
| 19 | 4***4 | BRANCH TEE |
