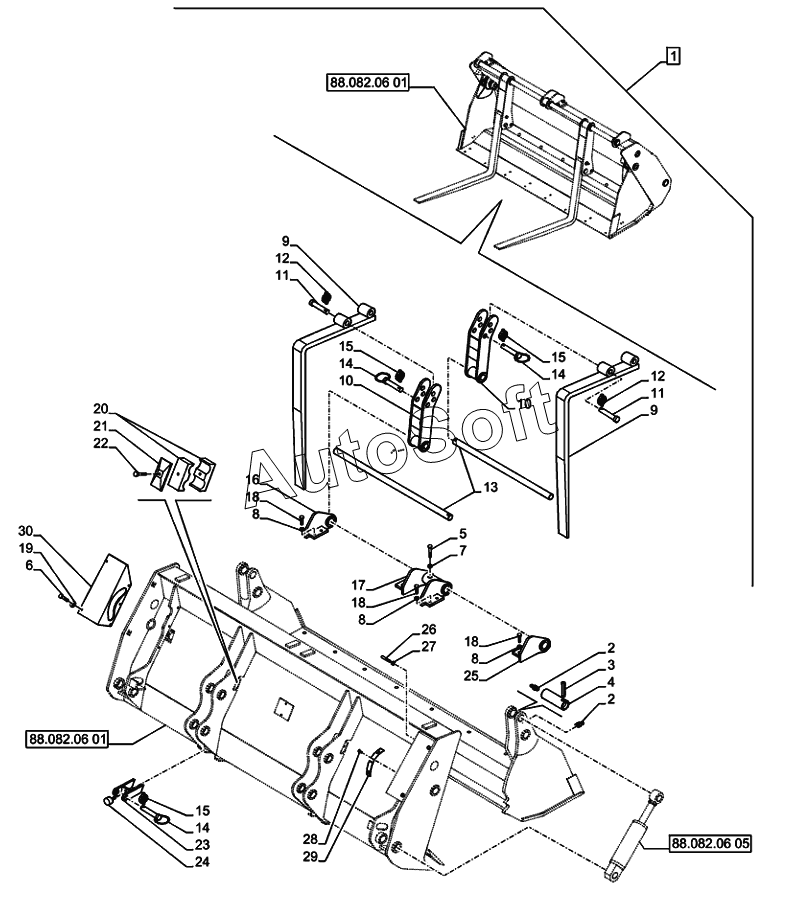

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 88.082.06(02) - DIA KIT, OPT 6X1 LOADER BUCKET WITH TEETH 1M3
-2/527.gif)
1
2
2
3
4
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
14
14
15
15
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | KIT | |
| 2 | 8***4 | LUBE NIPPLE | |
| 3 | 8***6 | ROLL PIN | |
| 4 | 8***7 | PIN | |
| 5 | 8***8 | SCREW | |
| 6 | 8***1 | SCREW | |
| 7 | 8***5 | LOCK NUT | |
| 8 | 8***6 | WASHER | |
| 9 | 8***7 | BUCKET FORK | |
| 10 | 8***8 | SUPPORT | |
| 11 | 8***9 | PIN | |
| 12 | 8***7 | LOCK PIN | |
| 13 | 8***2 | SHAFT | |
| 14 | 8***4 | PIN | |
| 15 | 8***8 | LOCK PIN | |
| 16 | 8***3 | HINGE | |
| 17 | 8***4 | HINGE | |
| 18 | 8***5 | SCREW | |
| 19 | 8***2 | SEALING WASHER | |
| 20 | 8***7 | CLAMP | |
| 21 | 8***6 | PLATE | |
| 22 | 8***0 | SCREW | |
| 23 | 8***0 | BRACKET | |
| 24 | 8***9 | PLUG | |
| 25 | 8***5 | HINGE | |
| 26 | 8***1 | SCREW | |
| 27 | 8***1 | NUT | |
| 28 | 8***7 | PLATE | |
| 29 | 8***6 | RIVET | |
| 30 | 8***0 | GUARD | |
| 30 | 8***1 | GUARD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
