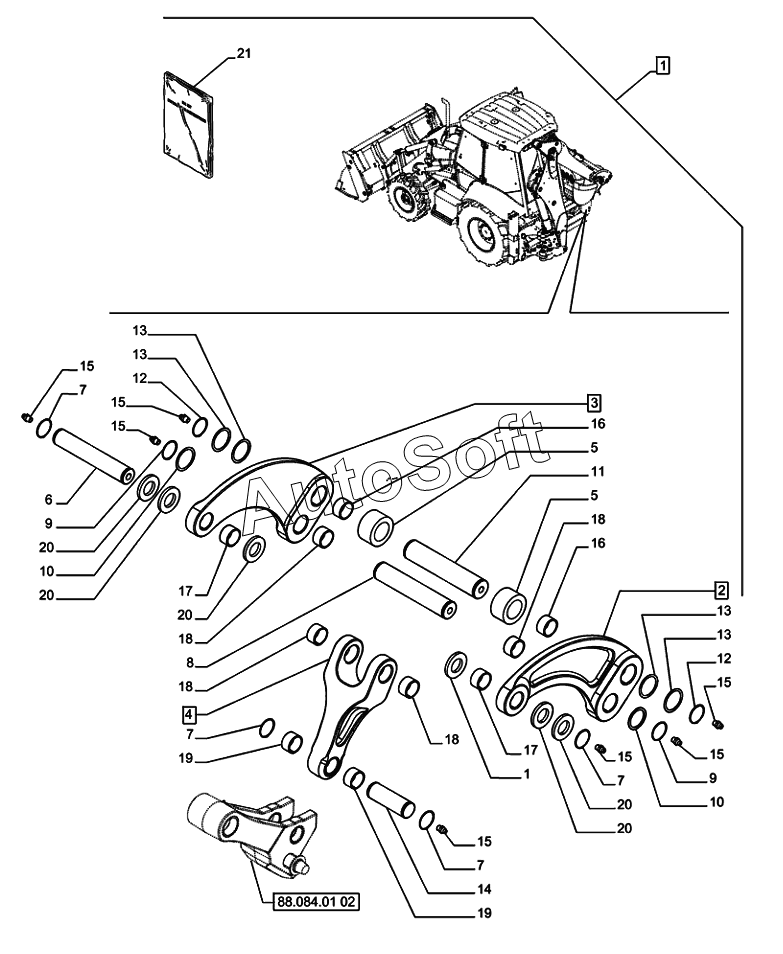

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 88.084.01(01) - DIA KIT, BACKHOE STD/EXT DIPPER, MECH.QUICK COUPLER WITHOUT LINK HOOK
-2/556.gif)
1
1
2
3
4
5
5
6
7
7
7
7
8
9
9
10
10
11
12
12
13
13
13
13
14
15
15
15
15
15
15
15
16
16
17
17
18
18
18
18
19
19
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Construction dia | |
| 2 | 8***2 | LINK ASSY. | |
| 3 | 8***3 | LINK ASSY. | |
| 4 | 8***7 | LINK ASSY | |
| 5 | 8***1 | SPACER | |
| 6 | 8***3 | PIN | |
| 7 | 8***3 | RING, SNAP | |
| 8 | 8***8 | PIN | |
| 9 | 8***6 | RING | |
| 10 | 8***7 | SHIM | |
| 11 | 8***7 | PIN | |
| 12 | 8***6 | RING | |
| 13 | 8***5 | SHIM | |
| 14 | 8***2 | PIN | |
| 15 | 2***1 | LUBE NIPPLE | |
| 16 | 8***5 | BUSHING | |
| 17 | 8***4 | BUSHING | |
| 18 | 8***2 | BUSHING | |
| 19 | 8***8 | BUSHING | |
| 20 | 4***7 | WASHER | |
| 21 | 4***4 | Instruction |
