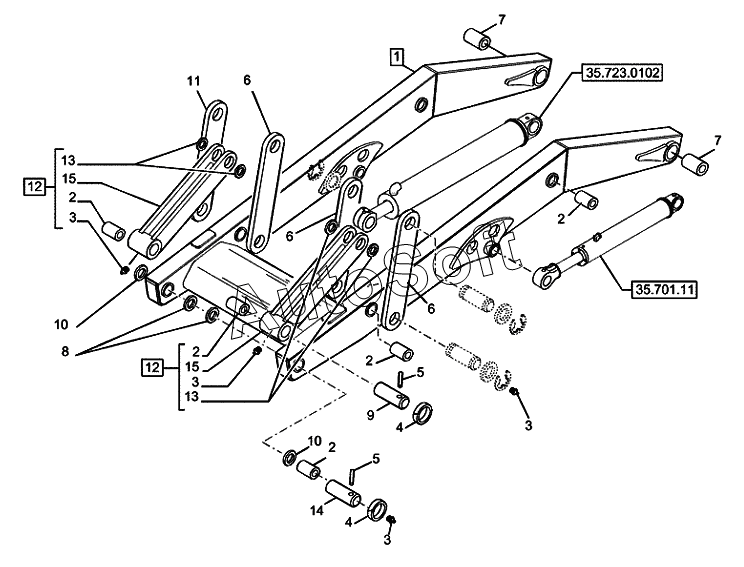

Каталог запасных частей к технике: CASE IH Case-580T (часть 2) (2016). 82.100.01(01) - ARMS AND JOINTS
-2/352.gif)
1
2
2
2
2
2
3
3
3
3
4
4
5
5
6
6
6
7
7
8
9
10
10
11
12
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Lift arm | |
| 2 | 8***5 | BUSHING | |
| 3 | 8***2 | NIPPLE | |
| 4 | 8***4 | RING | |
| 5 | 8***4 | ROLL PIN | |
| 6 | 8***2 | SIDE PANEL | |
| 7 | 4***7 | BUSHING | |
| 8 | 8***3 | SHIM | |
| 9 | 8***6 | PIN | |
| 10 | 8***6 | SHIM | |
| 11 | 8***9 | PANEL | |
| 12 | 8***4 | LINK CONROD | |
| 13 | 8***5 | BUSHING | |
| 14 | 8***3 | PIN | |
| 15 | N***S | NOT SERVICED SEPARATELY |
