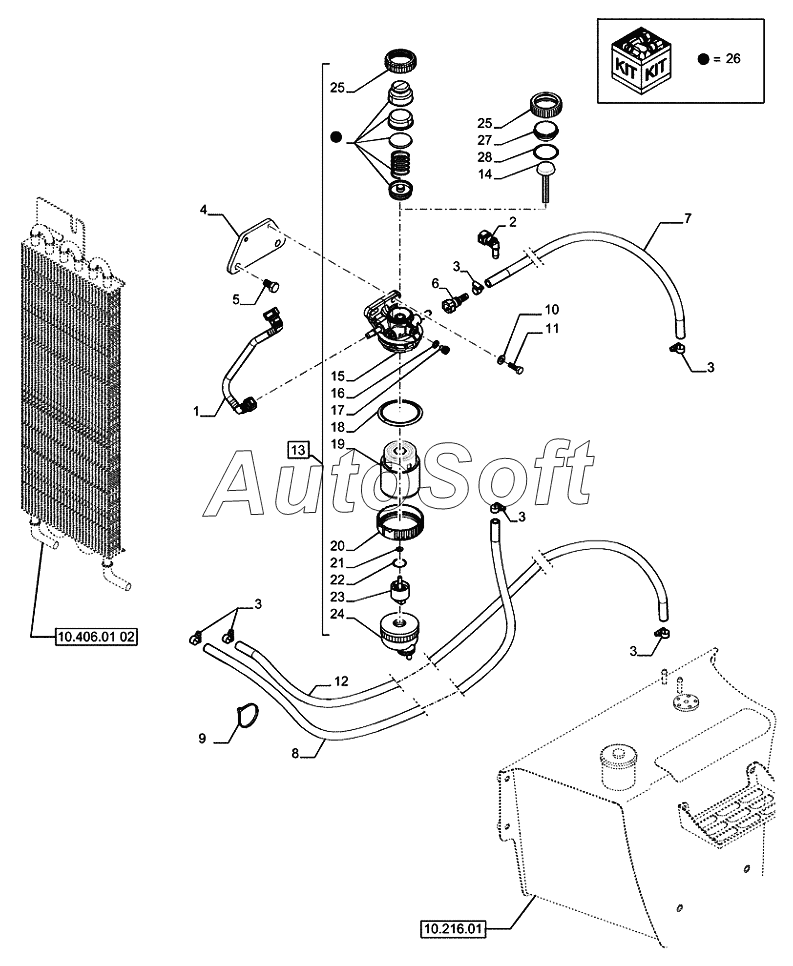

Каталог запасных частей к технике: CASE IH 695ST Tier 4A (часть 1) (2012). 10.216.02-FUEL PIPES
-1/12.gif)
1
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | RIGID TUBE | |
| 2 | 8***0 | FITTING | |
| 3 | 8***1 | HOSE CLAMP | |
| 4 | 4***4 | PLATE | |
| 4 | 8***9 | BRACKET | |
| 5 | 4***1 | SCREW | |
| 6 | 8***3 | FITTING | |
| 7 | 8***8 | FUEL HOSE | |
| 8 | 8***4 | FUEL HOSE | |
| 9 | 1***7 | COLLAR | |
| 10 | 8***3 | WASHER | |
| 11 | 4***7 | BOLT | |
| 12 | 8***3 | FUEL HOSE | |
| 13 | 8***8 | FILTER | |
| 14 | N***S | NOT SERVICED SEPARATELY | |
| 15 | N***S | NOT SERVICED SEPARATELY | |
| 16 | 8***7 | O-RING | |
| 17 | 8***8 | PLUG | |
| 18 | 8***1 | SEAL | |
| 19 | 8***3 | ELEMENT | |
| 20 | 8***0 | LOCKING RING | |
| 21 | 8***9 | SEALING WASHER | |
| 22 | 8***1 | SEAL | |
| 23 | 8***5 | SENSOR | |
| 24 | 8***5 | KIT | |
| 25 | 8***3 | RETAINER | |
| 26 | 8***2 | KIT | |
| 27 | N***S | NOT SERVICED SEPARATELY | |
| 28 | 8***4 | O-RING |
