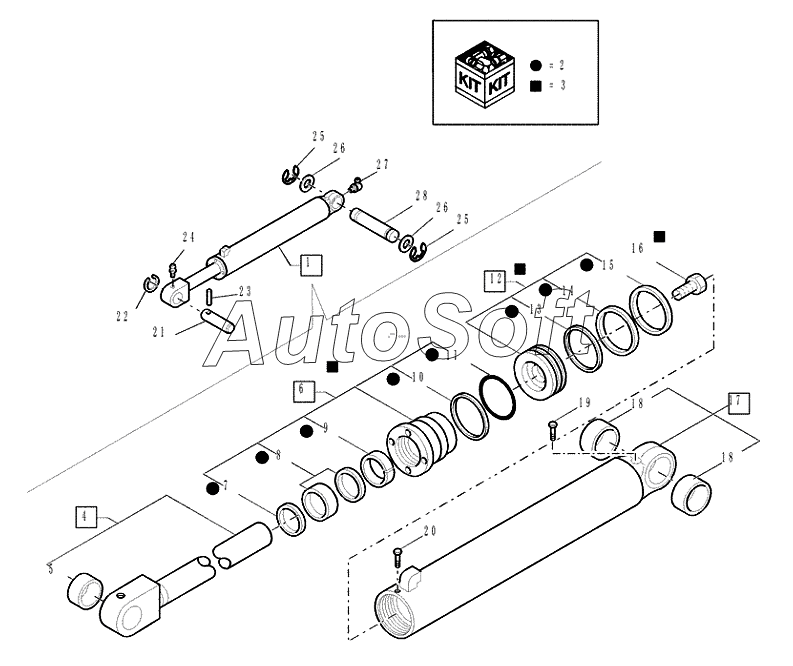

Каталог запасных частей к технике: CASE IH 695ST Tier 4A (часть 1) (2012). 35.701.1101-LIFT CYLINDER
-1/150.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | HYDRAULIC CYLINDER | |
| 2 | 8***8 | SEAL KIT | |
| 3 | 8***6 | REPAIR KIT | |
| 4 | 8***3 | ROD | |
| 5 | 8***5 | BUSHING | |
| 6 | 8***6 | GLAND | |
| 7 | 8***9 | WIPER SEAL | |
| 8 | 8***0 | SEAL KIT | |
| 9 | 8***6 | NYLON BEARING | |
| 10 | 8***1 | BACK-UP RING | |
| 11 | 8***4 | O-RING | |
| 12 | 8***9 | PISTON | |
| 13 | 8***1 | RING | |
| 14 | 8***3 | SEAL | |
| 15 | 8***4 | WEAR RING | |
| 16 | 8***0 | BOLT | |
| 17 | 8***1 | HYD TUBE | |
| 18 | 8***7 | BUSHING | |
| 19 | 8***7 | PLUG | |
| 20 | 8***8 | SCREW | |
| 21 | 8***8 | ROLL PIN | |
| 22 | 8***4 | RING | |
| 23 | 8***4 | ROLL PIN | |
| 24 | 8***2 | NIPPLE | |
| 25 | 4***4 | CIRCLIP | |
| 26 | 4***2 | WASHER | |
| 27 | 8***4 | LUBE NIPPLE | |
| 28 | 8***3 | PIN |
