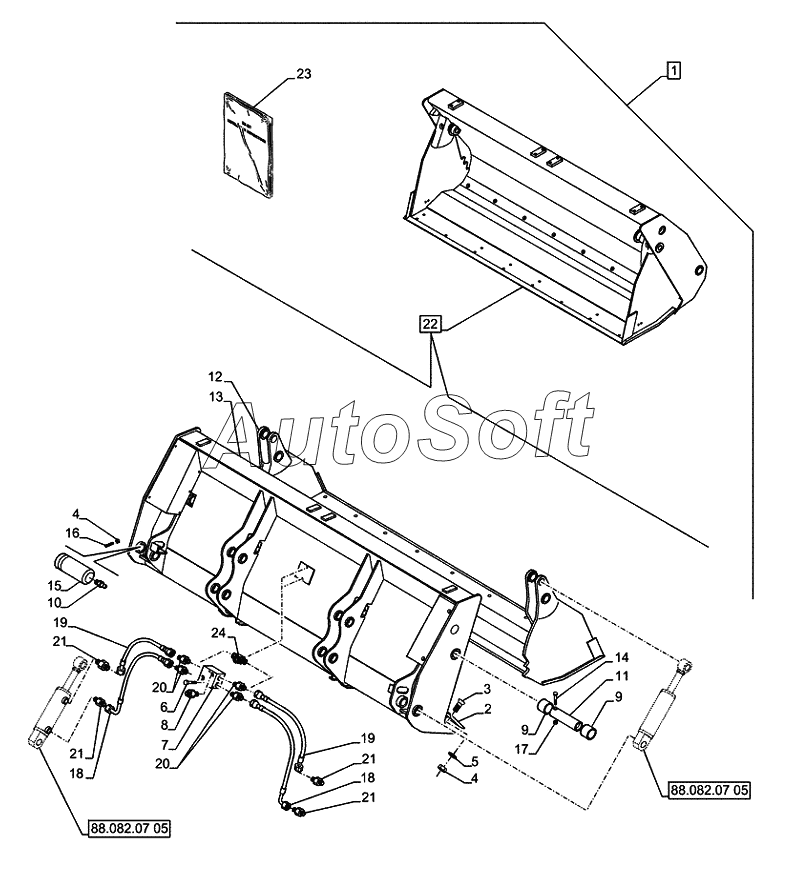

Каталог запасных частей к технике: CASE IH 695ST Tier 4A (часть 3) (2012). 88.082.07(01)-DIA KIT, OPT. 4X1 LOADER BUCKET WITH TEETH 1.15M3 COMMON GREY
-1/569.gif)
24
23
22
22
21
21
21
21
20
20
19
19
18
18
17
16
15
15
14
1
13
13
12
11
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | DIA KIT, TLB | |
| 2 | 8***2 | CUTTING EDGE | |
| 3 | 8***8 | SCREW | |
| 4 | 8***8 | NUT | |
| 5 | 8***9 | SEALING WASHER | |
| 6 | 8***0 | SCREW | |
| 7 | 8***5 | FITTING | |
| 8 | 8***2 | HYD CONNECTOR | |
| 9 | 8***3 | BUSHING | |
| 10 | 8***4 | LUBE NIPPLE | |
| 11 | 8***5 | PIN | |
| 12 | 8***5 | BUCKET | |
| 13 | 8***8 | BUCKET | |
| 13 | N***S | NOT SERVICED SEPARATELY | |
| 14 | 8***8 | SCREW | |
| 15 | 4***8 | PIN | |
| 15 | 8***6 | PIN | |
| 16 | 8***0 | SCREW | |
| 17 | 8***5 | LOCK NUT | |
| 18 | 8***7 | FLEXIBLE HOSE | |
| 19 | 8***6 | FLEXIBLE HOSE | |
| 20 | 8***3 | HYD CONNECTOR | |
| 21 | 8***3 | HYD CONNECTOR | |
| 22 | 4***3 | BUCKET | |
| 22 | 8***7 | 4 IN 1 BUCKET | |
| 23 | 4***2 | INSTRUCTION | |
| 24 | 4***4 | BRANCH TEE |
