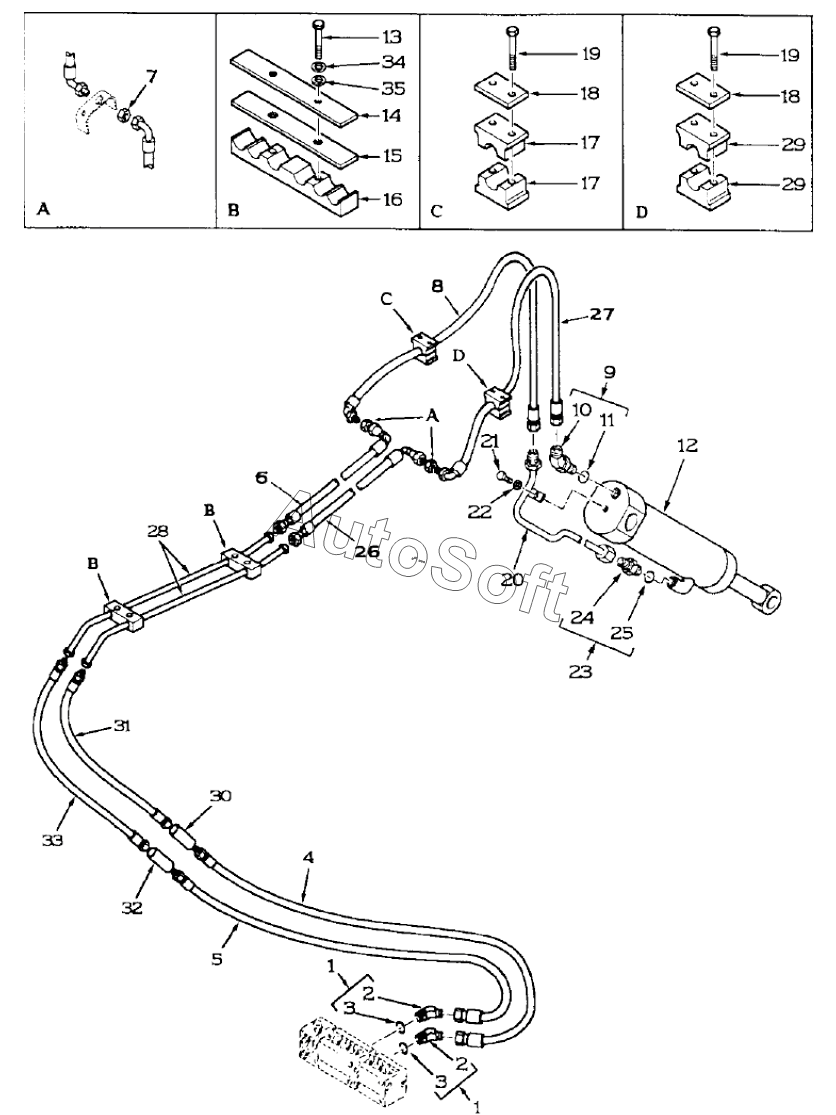

Каталог запасных частей к технике: CASE IH 595LSP, 595SLE (2010). TELESCOPIC BACKHOE DIPPER BUCKET CYLINDER CIRCUIT, 595SLE DBK0009001
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Fitting | |
| 2 | N***S | NOT SERVICED SEPARATELY | |
| 3 | 8***1 | O-ring | |
| 4 | 6***2 | Hose | |
| 5 | 6***2 | Hose | |
| 6 | 6***1 | Hose | |
| 7 | 3***1 | Nut | |
| 8 | 6***1 | Hose Assy. | |
| 9 | 8***1 | Elbow | |
| 10 | N***S | NOT SERVICED SEPARATELY | |
| 11 | 8***1 | O-ring | |
| 12 | 6***4 | Cylinder Assy. | |
| 13 | 3***1 | Bolt | |
| 14 | 6***1 | Plate, Large | |
| 15 | 6***1 | Plate, Large | |
| 16 | 6***1 | Shin | |
| 17 | 6***1 | Clamp | |
| 18 | 1***1 | Plate, Large | |
| 19 | 3***1 | Bolt | |
| 20 | 6***1 | Pipe Assy. | |
| 21 | 1***4 | BOLT | |
| 22 | 3***1 | Washer | |
| 23 | 8***1 | Union | |
| 24 | N***S | NOT SERVICED SEPARATELY | |
| 25 | 8***1 | O-ring | |
| 26 | 6***1 | Hose | |
| 27 | 6***1 | Hose | |
| 28 | 6***1 | Pipe Assy. | |
| 29 | 6***1 | Shin | |
| 30 | 6***1 | Transmission Sleeve | |
| 31 | 6***2 | Hose | |
| 32 | 6***1 | Transmission Sleeve | |
| 33 | 6***2 | Hose | |
| 34 | 3***1 | Washer | |
| 35 | 3***1 | Washer, Lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
