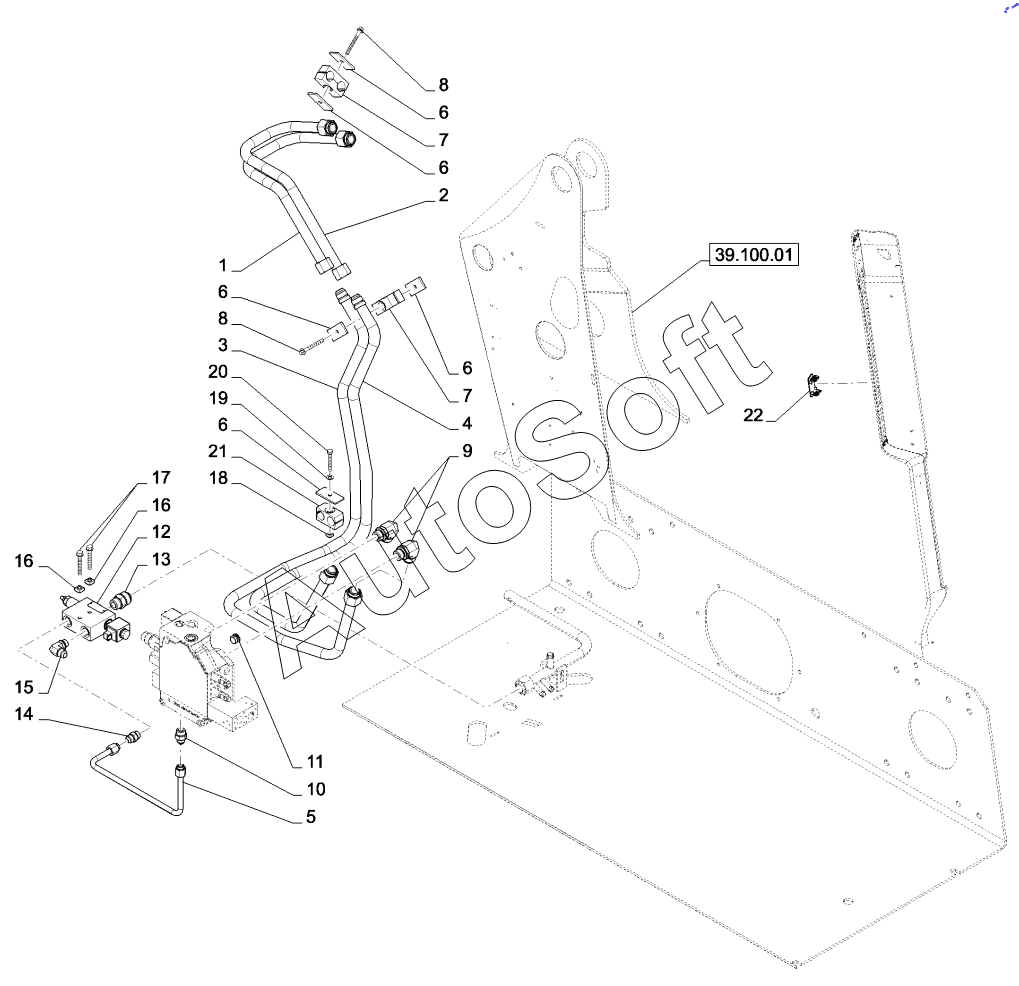

Каталог запасных частей к технике: CASE IH SR250 (2012). AUXILIARY HYDRAULIC, HIGH FLOW, CHASSIS PLUMBING (SV300,TV380)
13
22
21
20
19
18
17
16
16
15
14
1
12
11
10
9
8
8
7
7
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | TUBE, Aux, High Flow, LH Tower | |
| 2 | 8***7 | TUBE, Aux, High Flow, LH Tower | |
| 3 | 8***4 | TUBE, Aux, High Flow, LDR Valve to LFT Tower | |
| 4 | 8***2 | TUBE, Aux, High Flow, LDR Valve to LFT Tower | |
| 5 | 8***5 | TUBE, Assembly, High Flow, Valve to LDR Valve | |
| 6 | 2***1 | PLATE | |
| 7 | 1***1 | CLAMP | |
| 8 | 8***8 | SELF-TAP SCREW, Tapping, M8 X 70 FLGHD | |
| 9 | 2***7 | ELBOW, 90є, 1 5/16"-12, 37є x 1 1/16"-12, O-Ring | |
| 10 | 1***9 | CONNECTOR | |
| 11 | 8***0 | PLUG, Load Check | |
| 12 | 8***5 | HYDRAULIC VALVE, High Flow, Combiner, See Ref. 23-25 For Additional Info. | |
| 13 | 8***6 | HYD CONNECTOR, 1 5/16"-12, 37є x 1 1/16"-12,O-Ring | |
| 14 | 1***8 | CONNECTOR | |
| 15 | 8***7 | ELBOW, 90є, 7/8"-14, 37є x 3/4"-16, O-Ring | |
| 16 | 8***6 | SPRING NUT | |
| 17 | 8***3 | BOLT, Hex Flg, M8 x 60, 8.8 | |
| 18 | 2***1 | NUT | |
| 19 | 8***2 | SPECIAL WASHER | |
| 20 | 1***1 | BOLT | |
| 21 | 2***1 | FITTING, Clamp Tube | |
| 22 | 8***7 | SWITCH, Rocker, High Flow | |
| 23 | 8***5 | HYDRAULIC VALVE, Seal Kit, High Flow Combiner (Not Shown) | |
| 24 | 8***3 | HYDRAULIC VALVE, Poppet, Valve, High Flow Combiner (Not Shown) | |
| 25 | 8***4 | COIL, High Flow Combiner (Not Shown) |
