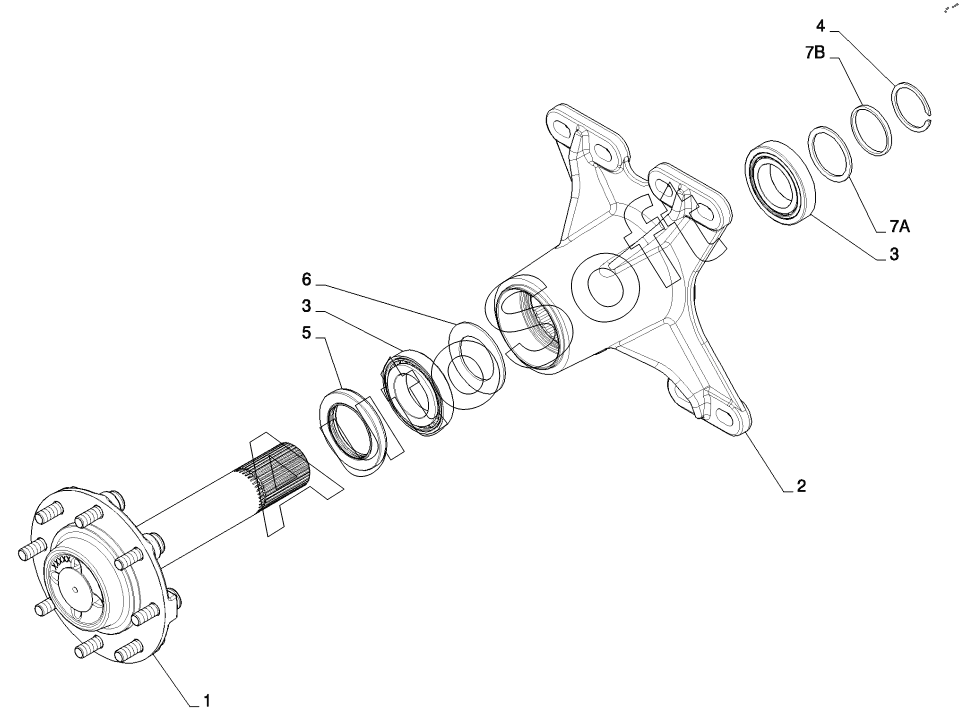

Каталог запасных частей к технике: CASE IH SR250 (2012). AXLE ASSEMBLY, HD, COMPONENTS
1
2
3
3
4
5
6
7A
7A
7A
7A
7B
7B
7B
7B
7B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | AXLE, HD Axle, Incl. Ref. 8 | |
| 2 | 8***6 | AXLE HOUSING, HD, CE Gray | |
| 3 | 4***1 | BEARING, RLR TPR, TM#392-394A | |
| 4 | 8***8 | SNAP RING, Ext. Heavy, 61.9MM Shaft | |
| 5 | 3***2 | SEAL, Axle | |
| 6 | 8***6 | DISC, 63.00 X 98.90 X 3.20 | |
| 7A | 8***8 | SPACER, 62.25 X 69 X 5.3/Use one 7A | |
| 7A | 8***9 | SPACER, 62.25 X 69 X 5.8/Use one 7A | |
| 7A | 8***0 | SPACER, 62.25 X 69 X 6.3/Use one 7A | |
| 7A | 8***1 | SPACER, 62.25 X 69 X 6.8/Use one 7A | |
| 7B | 8***6 | SPACER, Shim, 61.94 Shft, 1.8 T/Use one 7B | |
| 7B | 8***0 | SPACER, Shim, 61.94 Shft, 1.9 T/Use one 7B | |
| 7B | 8***2 | SPACER, Shim, 61.94 Shft, 2.0 T/Use one 7B | |
| 7B | 8***6 | SPACER, Shim, 61.94 Shft, 1.6 T/Use one 7B | |
| 7B | 8***3 | SPACER, Shim, 61.94 Shft, 1.7 T/Use one 7B | |
| 8 | 8***9 | STUD, Wheel, M16 X 2 X 60 | |
| 9 | 4***1 | NUT | |
| 9 | 8***8 | NUT |
