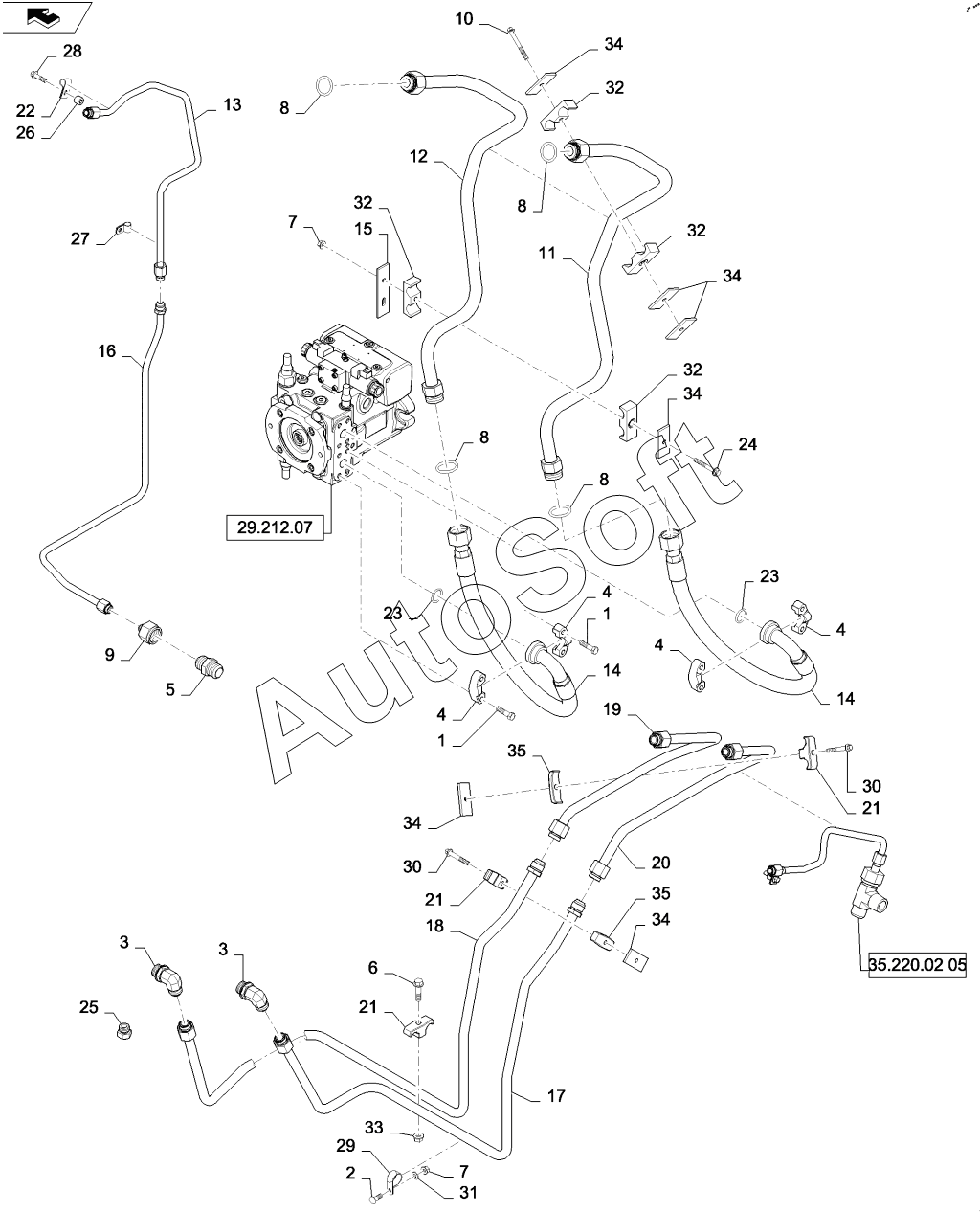

Каталог запасных частей к технике: CASE IH SV300 (2012). 2ND AUX HYD, HIGH FLOW, CHASSIS PLUMBING (SV300,TV380)
27
19
20
21
21
21
22
23
23
24
25
26
18
28
29
30
30
31
32
32
32
32
33
34
34
34
34
34
35
35
10
2
3
3
4
4
4
4
5
6
7
7
8
8
8
8
9
1
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | BOLT | |
| 2 | 3***1 | BOLT | |
| 3 | 3***4 | ELBOW | |
| 4 | 7***7 | HALF-FLANGE, Clamp | |
| 5 | 9***6 | UNION | |
| 6 | 9***3 | SCREW | |
| 7 | 9***7 | NUT | |
| 8 | 9***0 | O-RING | |
| 9 | 8***3 | REDUCER FITTING, Adapter | |
| 10 | 8***8 | SELF-TAP SCREW, Tapping, M8 X 70 FLGHD | |
| 11 | 8***9 | TUBE, Enhanced High Flow Aux, LH Tower | |
| 12 | 8***1 | TUBE, Enhanced High Flow Aux, LH Tower | |
| 13 | 8***4 | HYD. TUBE, Enhanced High Flow, Case Drain | |
| 14 | 8***6 | HOSE ASSY., Enhanced High Flow Aux, Pump | |
| 15 | 8***3 | BRACKET, Enhanced High Flow Aux, Clamp | |
| 16 | 8***8 | HYD. TUBE, Enhanced High Flow, Case Drain Chassis | |
| 17 | 8***8 | TUBE, Assembly, Aux, LDR Valve to LFT Tower | |
| 18 | 8***0 | TUBE, Assembly, Aux, LDR Valve to LFT Tower | |
| 19 | 8***7 | HYD. TUBE, Loader Valve To Lift | |
| 20 | 8***9 | HYD. TUBE, Aux, LH Tower | |
| 21 | D***1 | CLAMP | |
| 22 | 8***2 | CLAMP | |
| 23 | 8***2 | O-RING | |
| 24 | 8***3 | BOLT, Hex Flg, M8 x 60, 8.8 | |
| 25 | 8***2 | PLUG | |
| 26 | 8***3 | SPACER, Assembly | |
| 27 | 8***6 | CLAMP | |
| 28 | 8***1 | SELF-TAP SCREW, Hex Flg Hd, M8 x 30 | |
| 29 | 8***7 | CLAMP | |
| 30 | 8***2 | SELF-TAP SCREW | |
| 31 | 8***2 | SPECIAL WASHER | |
| 32 | 1***1 | CLAMP | |
| 33 | 2***1 | NUT M10 | |
| 34 | 2***1 | PLATE | |
| 35 | D***4 | CLAMP |
