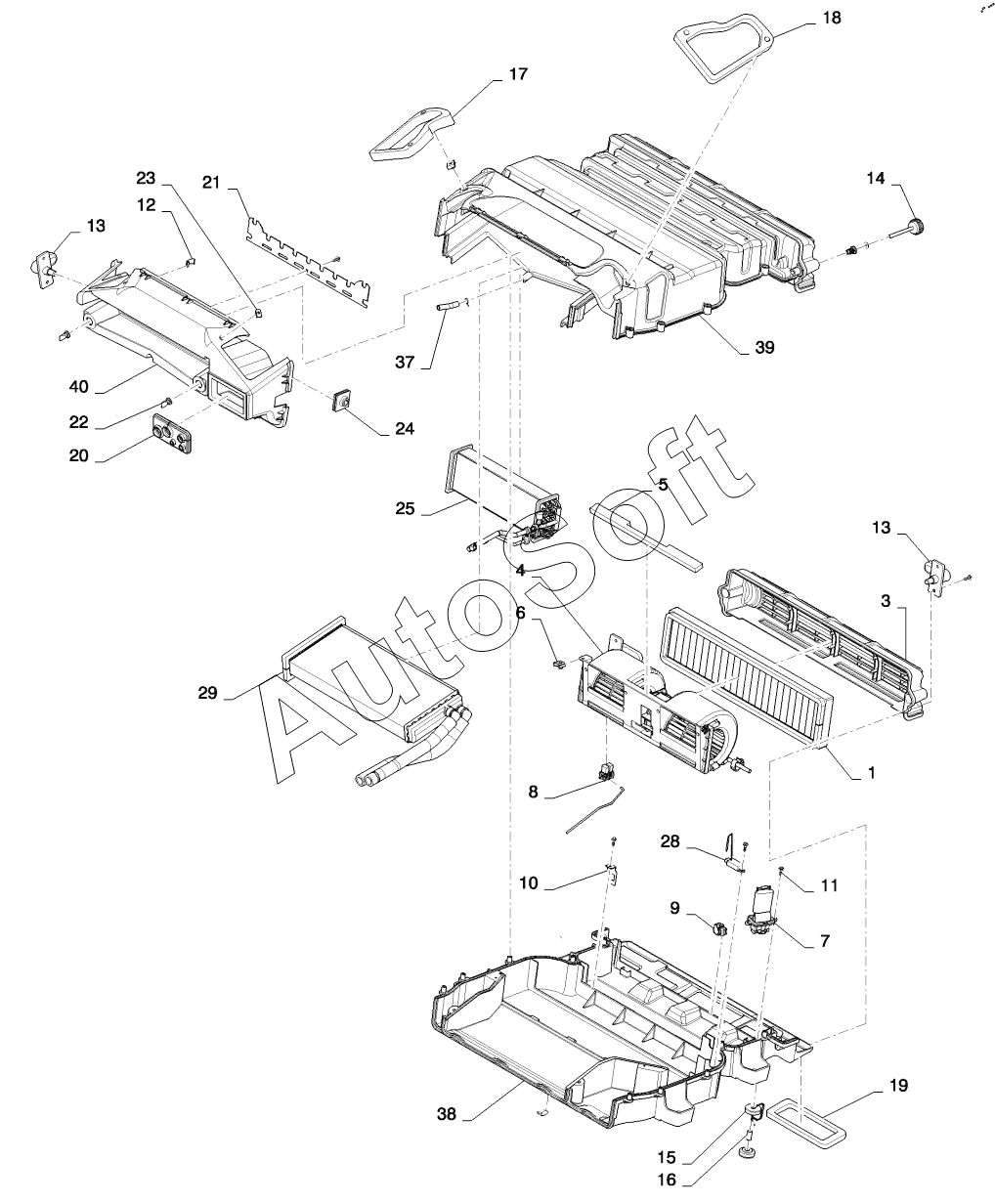

Каталог запасных частей к технике: CASE IH TV380 (2012). HEATER, WITH A/C EVAPORATOR & ELECTRIC FAN
22
23
24
25
28
29
21
37
38
39
40
11
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | CAB FILTER, Air Filter, Cab | |
| 2 | 8***5 | CAB FILTER, Air, Charcoal, Service, Not Shown | |
| 3 | 8***6 | CASE, Filter | |
| 4 | 8***7 | ELECTRIC MOTOR, Blower | |
| 5 | 8***8 | GASKET, Blower | |
| 6 | 8***9 | CABLE CLIP, Spring, Blower | |
| 7 | 8***0 | RESISTOR | |
| 8 | 8***2 | WIRE HARNESS, W/ Relay | |
| 9 | 8***3 | CABLE CLIP, Harness | |
| 10 | 8***4 | BRACKET, Relay | |
| 11 | 8***6 | SCREW, 4 X 16 | |
| 12 | 8***7 | CASE, Cup, Condensate | |
| 13 | 8***8 | LATCH HOOK, Filter, Closing | |
| 14 | 8***9 | KNOB, Closing | |
| 15 | 5***1 | BLOCK, Anti-vibration | |
| 16 | 8***1 | SPACER, Washer, Silent, Block | |
| 17 | 8***2 | GASKET, Left, Air Outlet | |
| 18 | 8***3 | GASKET, Right, Air Outlet | |
| 19 | 8***4 | GASKET, Air Inlet | |
| 20 | 8***8 | GASKET, Hose Interface | |
| 21 | 8***9 | PLATE, Plate, Water Condensate | |
| 22 | 8***0 | VALVE, Water Condensate | |
| 23 | 8***1 | CLIP, Spring, M6 for Ducts | |
| 24 | 8***2 | GASKET, Harness | |
| 25 | 8***7 | EVAPORATOR, Incl. Ref. 30 thru 36 | |
| 26 | 8***4 | GASKET, Heater Core | |
| 27 | 8***5 | GASKET, Heater, Lateral | |
| 28 | 8***6 | THERMOSTAT, Electronic | |
| 29 | 8***3 | HEATER | |
| 30 | 8***8 | EVAPORATOR, Pipe, Inlet/Outlet Freon (Not Shown) | |
| 31 | 8***9 | GASKET, Evaporator Core (Not Shown) | |
| 32 | 8***0 | GASKET, Evaporator Lateral (Not Shown) | |
| 33 | 8***1 | VALVE, Expansion (Not Shown) | |
| 34 | 8***2 | SCREW, M6 X 55, For Expansion Valve (Not Shown) | |
| 35 | 8***3 | CAP, Freon Inlet Cover, 5/8-18 (Not Shown) | |
| 36 | 8***4 | CAP, Freon Outlet Cover, 7/8-14 (Not Shown) | |
| 37 | 8***5 | HOSE, Tube, Condensate | |
| 38 | 8***2 | BOX, Lower | |
| 39 | 8***4 | BOX, Upper | |
| 40 | 8***5 | BOX, Bottom |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
