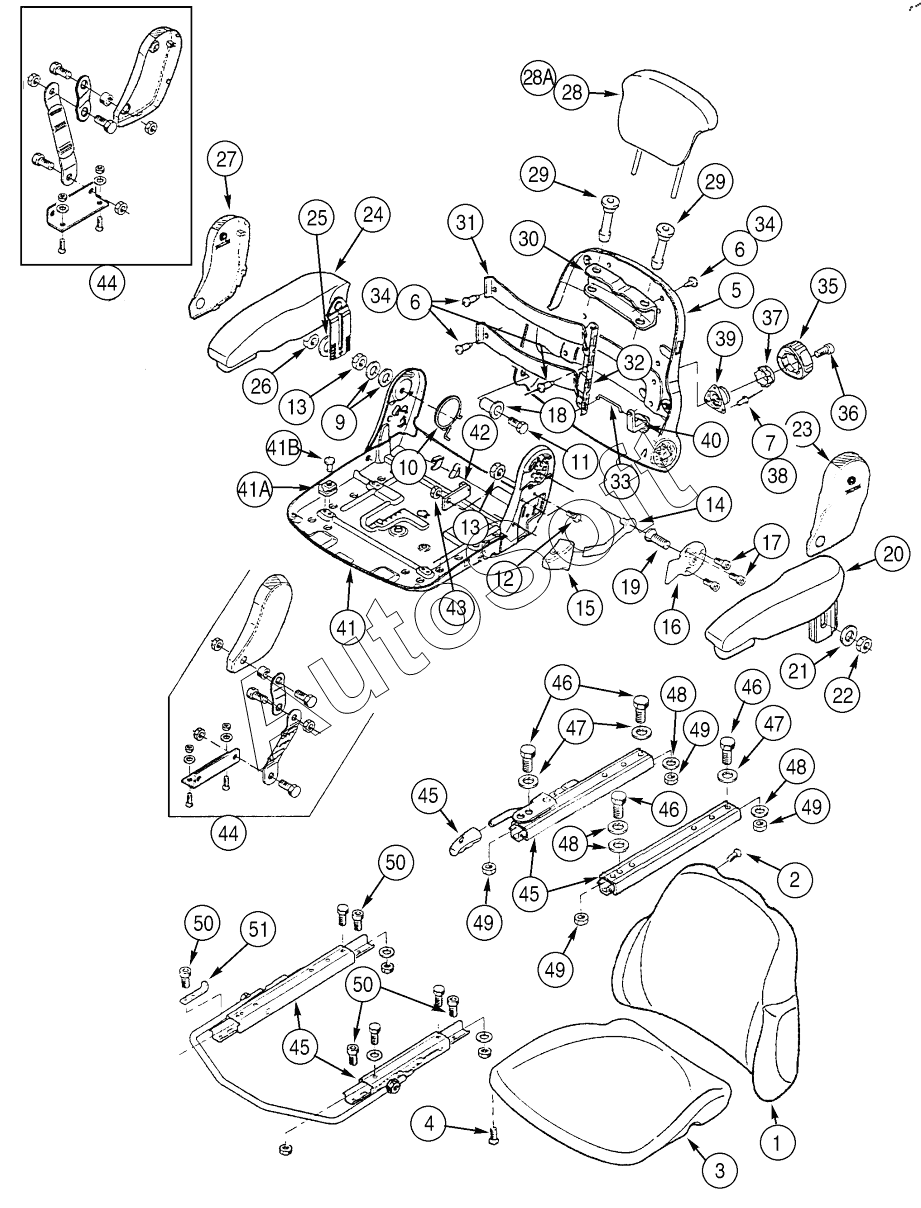

Каталог запасных частей к технике: CASE IH 821F (2011). SEAT ASSY, MECHANICAL SUSPENSION - VINYL
1
2
3
4
5
6
6
7
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41A
41B
42
43
44
44
45
45
45
46
46
46
47
47
48
48
48
49
49
49
49
50
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 345764A1 | 3***1 | BACKREST | |
| 345767A1 | 3***1 | SUPPORT | |
| 345778A1 | 3***1 | REPAIR KIT | |
| 399261A1 | 3***1 | DRIVER SEAT | |
| REF | R***F | INSTRUCTION | |
| 1 | 4***1 | CUSHION | |
| 10 | 3***1 | SPRING | |
| 11 | 3***1 | SCREW | |
| 12 | 8***6 | SCREW | |
| 13 | 6***1 | NUT | |
| 14 | 3***1 | LEVER | |
| 15 | 3***1 | HANDLE | |
| 16 | 3***1 | PLATE | |
| 17 | 3***1 | SCREW | |
| 18 | 3***1 | BUSHING | |
| 19 | 3***1 | SCREW | |
| 2 | 3***1 | SCREW | |
| 20 | 3***1 | ARMREST | |
| 21 | 3***1 | WASHER | |
| 22 | 8***8 | NUT | |
| 23 | 3***1 | COVER | |
| 24 | 3***1 | ARMREST | |
| 25 | 3***1 | WASHER | |
| 26 | 8***8 | NUT | |
| 27 | 3***1 | COVER | |
| 28 | 3***1 | SEAT HEADREST | |
| 29 | 3***1 | FERRULE | |
| 3 | 4***1 | CUSHION | |
| 30 | 3***1 | RETAINER | |
| 31 | 3***1 | PLATE | |
| 32 | 3***1 | PLATE | |
| 33 | 3***1 | ROD | |
| 34 | 3***1 | SCREW | |
| 35 | 3***1 | HANDLE | |
| 36 | 3***1 | SCREW | |
| 37 | 3***1 | PAWL | |
| 38 | 3***1 | RIVET | |
| 39 | 3***1 | SUPPORT | |
| 4 | 3***1 | SCREW | |
| 40 | 3***1 | LEVER | |
| 41 | 3***1 | FRAME | |
| 41A | 3***1 | GUIDE | |
| 41B | 3***1 | RIVET | |
| 42 | 3***1 | STOP | |
| 43 | 8***8 | NUT | |
| 44 | 3***1 | KIT | |
| 45 | 3***1 | RAIL ASSY | |
| 46 | 1***4 | BOLT | |
| 47 | 3***1 | WASHER | |
| 48 | 9***1 | WASHER | |
| 49 | 3***1 | NUT | |
| 5 | N***S | NOT SERVICED SEPARATELY | |
| 50 | 8***5 | SCREW | |
| 51 | 3***1 | SUPPORT | |
| 6 | 3***1 | SCREW | |
| 7 | 3***1 | RIVET | |
| 9 | 9***1 | WASHER |
