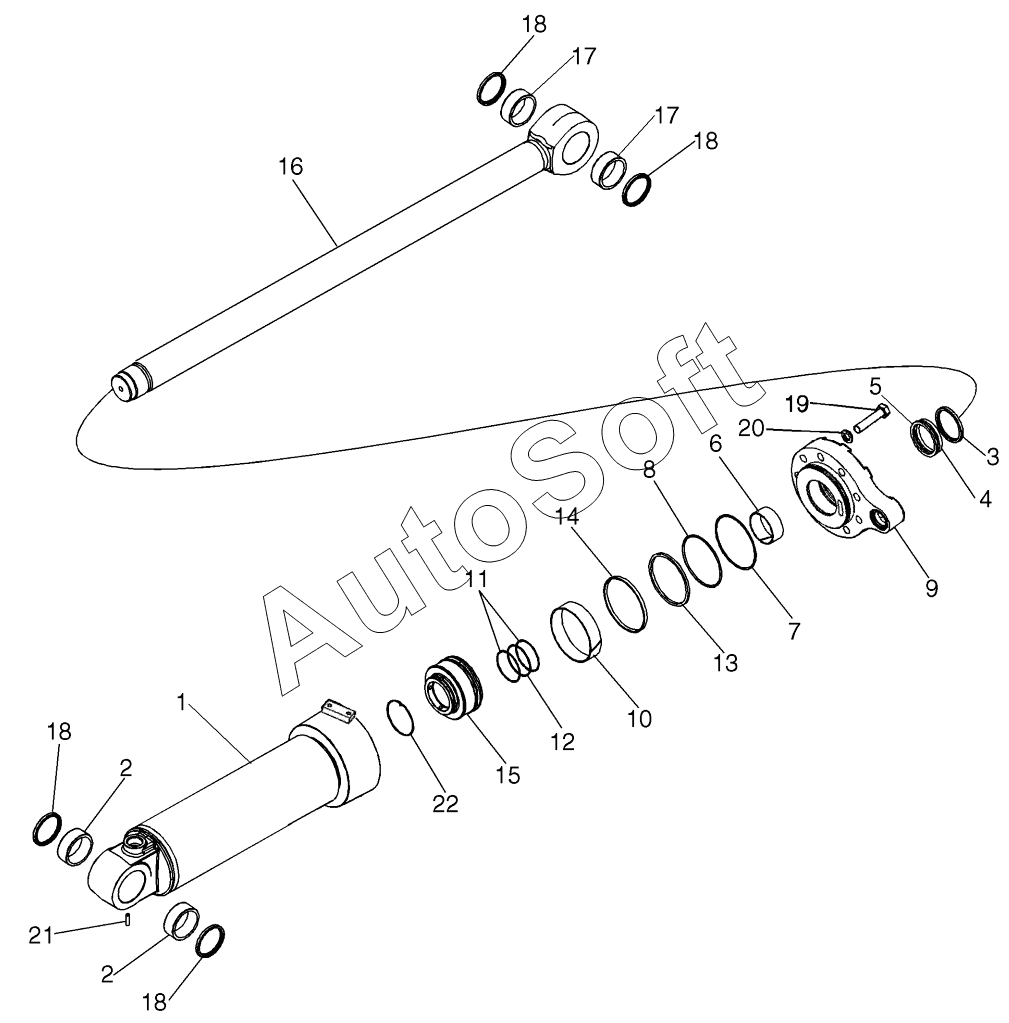

Каталог запасных частей к технике: CASE IH 921F (2011). TILT CYLINDER ASSEMBLY, Z BAR 821F
22
21
20
19
18
18
18
18
17
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1542882C1 | 1***1 | STRIPPER PACKAGE | |
| 87337179 | 8***9 | CYLINDER ASSY | |
| 87529743 | 8***3 | SEAL KIT | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| 1 | 8***5 | TUBE | |
| 2 | 8***2 | BUSHING | |
| 3 | S***3 | WIPER | |
| 4 | N***S | NOT SERVICED SEPARATELY | |
| 5 | N***S | NOT SERVICED SEPARATELY | |
| 6 | G***7 | HYD CYL SLEEVE | |
| 7 | G***1 | BACK-UP RING | |
| 8 | 2***0 | O-RING | |
| 9 | 8***6 | GLAND | |
| 10 | S***9 | WEAR RING | |
| 11 | G***6 | RING | |
| 12 | 2***8 | O-RING | |
| 13 | 8***8 | SEAL | |
| 14 | 8***4 | SEAL | |
| 15 | 8***6 | PISTON | |
| 16 | 8***3 | PISTON ROD | |
| 17 | 8***2 | BUSHING | |
| 18 | 3***1 | WIPER SEAL | |
| 19 | 8***0 | BOLT | |
| 20 | G***7 | WASHER | |
| 21 | G***2 | LOCK PIN | |
| 22 | 1***1 | RING SNAP |
