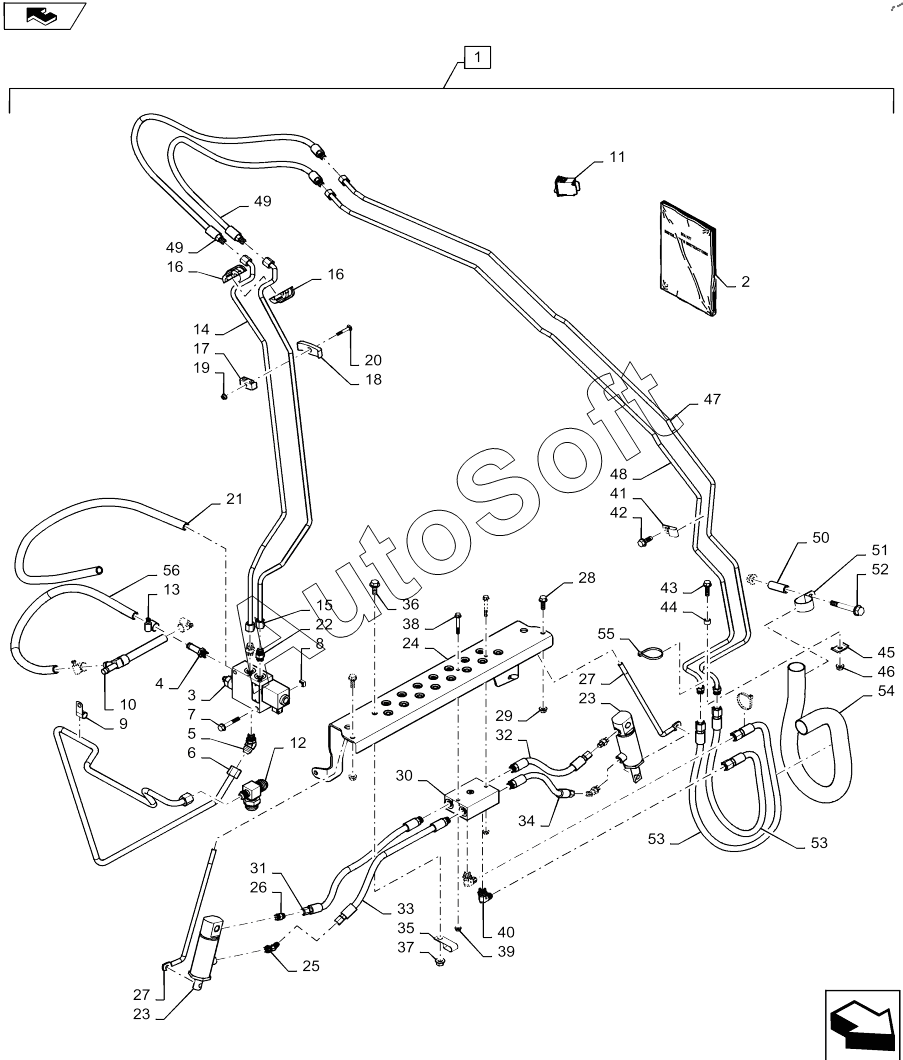

Каталог запасных частей к технике: CASE IH TR270 (2014). DIA KIT, HYDRAULIC COUPLER, RADIAL BOOM
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
49
50
51
52
53
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | SERVICE KIT Hydraulic Coupler, Incl 2 - 56 | |
| 2 | 4***1 | INSTRUCTION Sheet, Hydraulic Coupler | |
| 3 | 8***6 | HYDRAULIC VALVE, Coupler | |
| 4 | 8***8 | FITTING, 1/2" Hose x 9/16"-18 ORB, Beaded | |
| 5 | 8***6 | HYD CONNECTOR, 45 Adj, Elbow, 37FL 1/2in X 3/8in | |
| 6 | 8***6 | HYD. TUBE Coupler | |
| 7 | 8***1 | BOLT, Hex Flg, M8 x 50, 8.8 | |
| 8 | 2***1 | NUT | |
| 9 | 8***0 | CLAMP, J, 12.7MM Insul 3/8in Bolt | |
| 10 | 8***2 | UNION TEE, Assembly, Option | |
| 11 | 8***6 | SWITCH, Rocker, Hydraulic Coupler | |
| 12 | 8***3 | BRANCH TEE 1 1/16" - 12 JIC x 1 1/16" - 12 ORB x 3/4" - 16 JIC 12-08-12 | |
| 13 | 1***1 | HOSE CLAMP #08, 0.50"/0.91", Type F Worm, Stainless | |
| 14 | 8***9 | RIGID TUBE, Assembly, Hydraulic Coupler | |
| 15 | 8***1 | RIGID TUBE, Assembly, Hydraulic Coupler | |
| 16 | 8***4 | BRACKET, SUPPORTING, PA, Hydraulic Tube | |
| 17 | 6***6 | CLAMP, Double | |
| 18 | D***4 | CLAMP | |
| 19 | 9***6 | NUT, M6 x 1, Flg, Cl 8 | |
| 20 | 4***7 | CARRIAGE BOLT, Short NK, M6 x 40, Cl8.8 | |
| 21 | 8***4 | HOSE, Hydraulic Coupler, Drain | |
| 22 | 7***0 | CONNECTOR | |
| 23 | 8***7 | CYLINDER | |
| 24 | 4***8 | STEP Coupler Gray | |
| 25 | 8***3 | ELBOW, 45є, 7/16"-20, 37є x 7/16"-20, O-Ring | |
| 26 | 2***5 | CONNECTOR | |
| 27 | 8***9 | ROD, Hydraulic Coupler Position Indicator | |
| 28 | 9***4 | BOLT | |
| 29 | 8***1 | FLANGE NUT | |
| 30 | 4***1 | CHECK VALVE Coupler | |
| 31 | 4***0 | HYDRAULIC HOSE 6.30mm ID x 456mm L, SAE 100R16 | |
| 32 | 4***9 | HYDRAULIC HOSE 6.30mm ID x 240mm L, SAE 100R16 | |
| 33 | 4***1 | HYDRAULIC HOSE 6.30mm ID x 469mm L, SAE 100R17 | |
| 34 | 4***2 | HYDRAULIC HOSE 6.30mm ID x 255mm L, SAE 100R17 | |
| 35 | 5***7 | CLAMP | |
| 36 | 9***1 | BOLT | |
| 37 | 9***8 | NUT, M10 x 1.5, Flg, Cl 8 | |
| 38 | 8***0 | BOLT Hvy Hex, M6 x 50mm, Cl 8.8 | |
| 39 | 8***0 | NUT | |
| 40 | 7***4 | ELBOW | |
| 41 | 6***5 | CLAMP, Insulated | |
| 42 | 2***6 | SCREW | |
| 43 | 9***0 | BOLT, Hex Flg, M8 x 30, 8.8, Full Thd | |
| 44 | 8***1 | WASHER, Spacer | |
| 45 | 8***2 | HOSE CLAMP, Tube | |
| 46 | 9***7 | NUT | |
| 47 | 8***2 | HYD. TUBE Hydraulic Coupler | |
| 48 | 8***5 | HYD. TUBE Hydraulic Coupler | |
| 49 | 8***0 | HYDRAULIC HOSE Hydraulic Coupler Tube To Hydraulic Coupler Chassis Plumbing | |
| 50 | 8***6 | SPACER 1/2" Tube, 8.48mm ID x 12.70mm OD x 36.50mm L | |
| 51 | 8***4 | CLAMP P, 27mm, Insul, 5/16" Bolt | |
| 52 | 8***3 | BOLT, Hex Flg, M8 x 60, 8.8 | |
| 53 | 4***3 | HOSE ASSY. Step To Coupler | |
| 54 | 4***9 | GUARD Hydraulic Coupler Hose | |
| 55 | L***1 | CABLE TIE | |
| 56 | 8***7 | HOSE, Hydraulic Coupler Drain |
