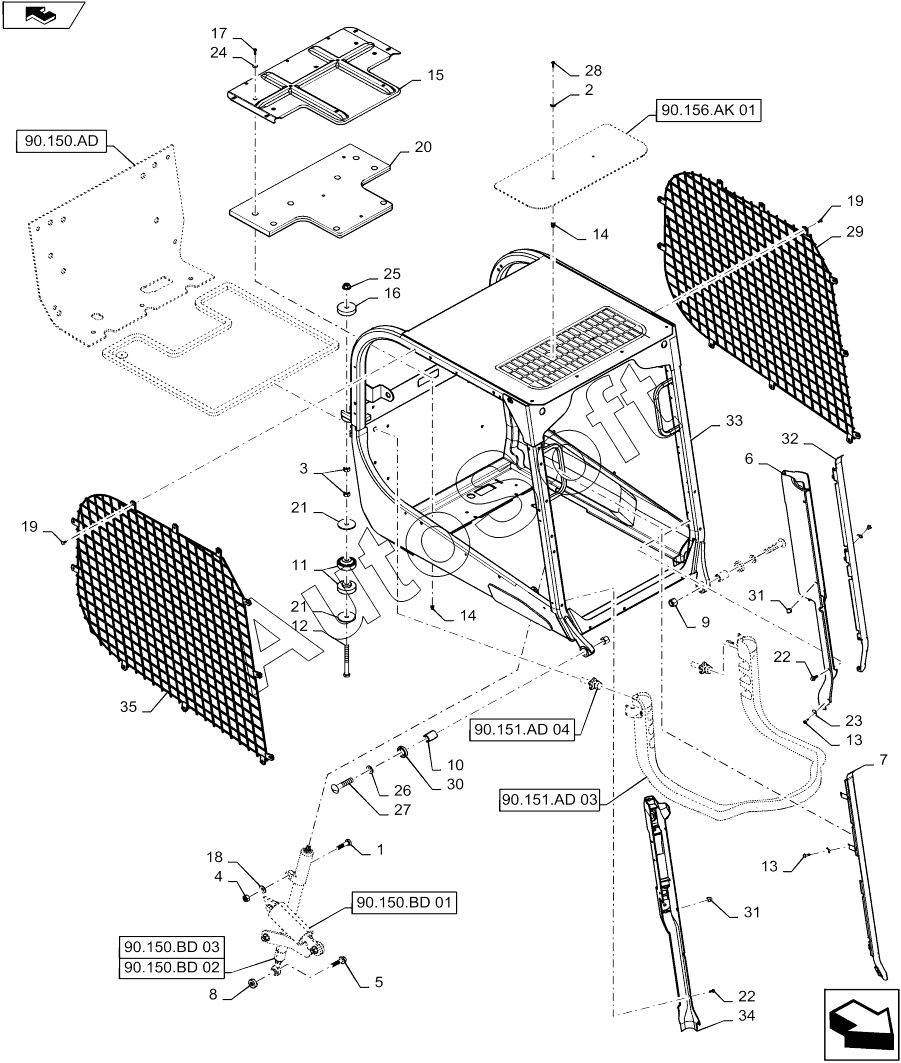

Каталог запасных частей к технике: CASE IH TR270 (2014). CAB
27
19
19
20
21
21
22
22
23
24
25
26
18
28
29
30
31
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | BOLT | |
| 2 | 3***1 | WASHER | |
| 3 | 3***0 | NUT | |
| 4 | 2***6 | LOCK NUT | |
| 5 | 8***9 | FLANGE BOLT Hvy Hex, M10 x 40mm, Cl 10.9 | |
| 6 | 4***5 | CONSOLE LH, CASE, Wheat | |
| 7 | 4***2 | BRACKET RH Console | |
| 8 | 4***9 | SPACER 10.50mm ID x 25.40mm OD x 8mm Thk | |
| 9 | 8***4 | NUT Prev Torque, M20 x 2.5 x 23mm, Cl 10 | |
| 10 | 8***8 | MOUNT | |
| 11 | 8***6 | ISOLATOR, Mount, ISO Engine | |
| 12 | 8***3 | BOLT | |
| 13 | 8***8 | SCREW, RWH M6x16 TORX | |
| 14 | 8***7 | RIVET, M6x1.0 (Not Shown) | |
| 15 | 8***8 | SEAT, Seat Pan, Gray | |
| 16 | 8***4 | PLATE, Plate, Rear Mount | |
| 17 | 8***6 | SCREW | |
| 18 | 8***6 | SPECIAL WASHER | |
| 19 | 8***4 | RIVET | |
| 20 | 8***4 | SEAL, 3326 mm | |
| 21 | 8***5 | WASHER | |
| 22 | 8***9 | SELF-TAP SCREW | |
| 23 | 8***3 | SPRING NUT | |
| 24 | 8***2 | WASHER | |
| 25 | 8***8 | NUT | |
| 26 | 8***8 | INSULATING WASHER, Nylon Washer, Used With Gas Strut Assembly | |
| 27 | 8***2 | BOLT | |
| 28 | 8***3 | SCREW, Screw, M6 X 25 | |
| 29 | 8***1 | SCREEN Side Rops, LH | |
| 30 | 8***8 | SPACER 37mm ID x 50.80mm OD x 10mm Thk | |
| 31 | 8***5 | NUT, Acorn, Console to Bracket | |
| 32 | 8***2 | BRACKET, LH A-Post Console | |
| 33 | 8***8 | CAB Rops, Gray | |
| 34 | 8***5 | CONSOLE RH, Case, Wheat | |
| 35 | 8***8 | SCREEN Side Rops, RH |
